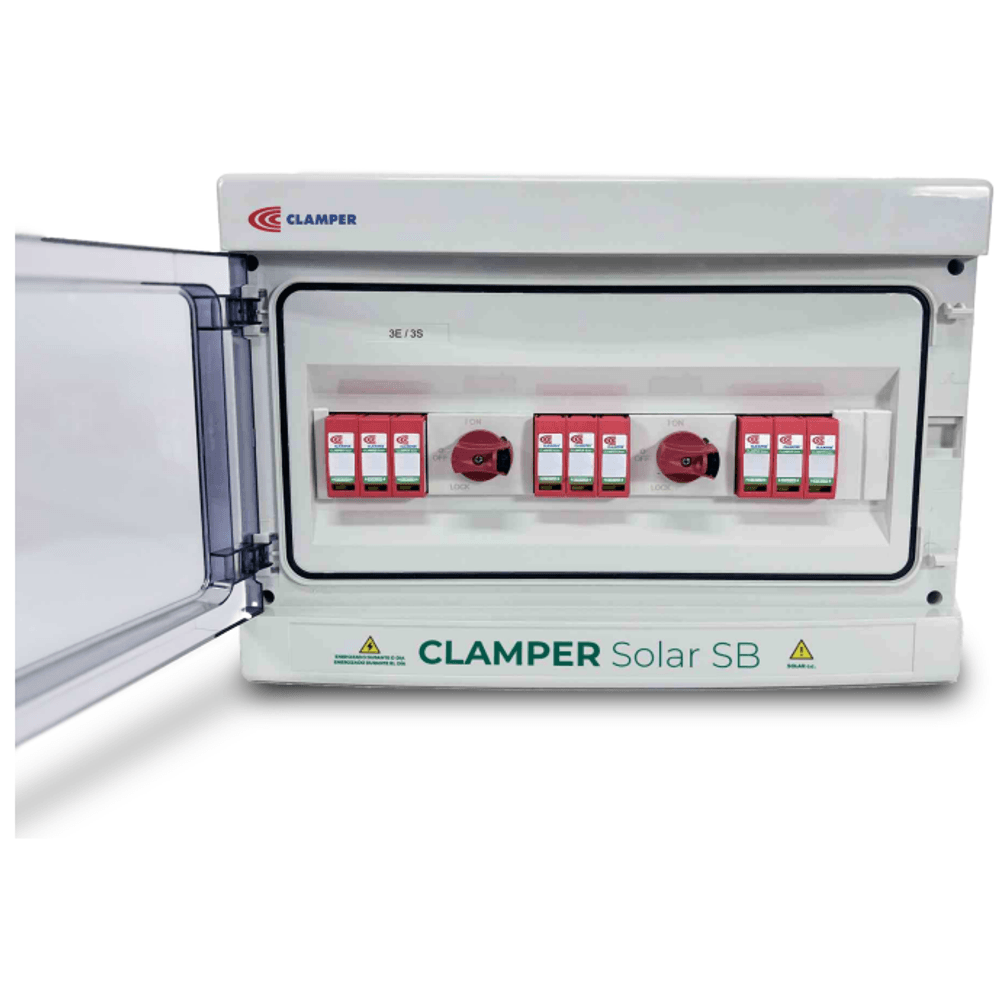

CLAMPER Solar SB 1040V 16A 3E/3S P18
Caixa de junção (String Box), equipada com Dispositivos de Proteção contra Surtos (DPS) CLAMPER Solar e dispositivos de interrupção e seccionamento do circuito entre o módulo fotovoltaico e o inversor.
Características
• Possibilidade de conexão de até três séries fotovoltaicas (PV Strings);
• Três saídas comutadas com circuitos independentes em um único painel.
Principais aplicações
Proteção, interrupção e seccionamento de sistemas fotovoltaicos.
Características técnicas - Unidade CLAMPER Solar SB 1040V 16A 3E/3S P18
Código CLAMPER: 026876
Número de entradas CC: 3
Número de saídas CC: 3
Tensão máxima de operação (VCC): 1040
Entrada CC
• Corrente máxima por entrada: 16 A
• Conexão dos cabos de entrada: Diretamente nos bornes
• Seção dos cabos: 4 a 6 mm²
Saída CC
• Conexão dos cabos de saída: Diretamente no interruptor-seccionador
• Seção dos cabos: 4 a 6 mm²
Aterramento
• Conexão do cabo de aterramento: Diretamente no borne
• Seção do cabo: 6 a 10 mm²
Invólucro
• Peso aproximado: 2,15 kg
• Dimensões: 410 x 285 x 143 mm (L x A x P)
• Grau de proteção: IP65
• Material: Com características de não propagação e autoextinção de fogo
DPS CLAMPER Solar 1040V 40kA
• Norma aplicável: EN 50539-11
• Classe de proteção: II
• Tecnologia de proteção: Varistor de Óxido Metálico (MOV)
• Modos de proteção: L+ / PE, L- / PE (modo comum), L+ / L- (modo diferencial)
• Nível de tensão de proteção (Up): 3,5 kV
• Tempo típico de resposta: < 25 ns
• Tensão máxima de operação contínua (UCPV): 1040 V
• Corrente nominal de descarga @ 8/20 µs (In): 18 kA
• Corrente máxima de descarga @ 8/20 µs (Imáx): 40 kA
• Corrente total de descarga @ 8/20 µs (ITotal): 40 kA
• Sinalização do status do DPS: Local (Verde - SERVIÇO; Vermelho - FIM DA VIDA ÚTIL)
• Seção dos condutores elétricos: 4 a 25 mm²
• Torque dos parafusos elétricos: 3,0 N.m
• Grau de proteção interna DPS: IP20
Caixa de junção (String Box), equipada com Dispositivos de Proteção contra Surtos (DPS) CLAMPER Solar e dispositivos de interrupção e seccionamento do circuito entre o módulo fotovoltaico e o inversor.
Características
• Possibilidade de conexão de até três séries fotovoltaicas (PV Strings);
• Três saídas comutadas com circuitos independentes em um único painel.
Principais aplicações
Proteção, interrupção e seccionamento de sistemas fotovoltaicos.
Características técnicas - Unidade CLAMPER Solar SB 1040V 16A 3E/3S P18
Código CLAMPER: 026876
Número de entradas CC: 3
Número de saídas CC: 3
Tensão máxima de operação (VCC): 1040
Entrada CC
• Corrente máxima por entrada: 16 A
• Conexão dos cabos de entrada: Diretamente nos bornes
• Seção dos cabos: 4 a 6 mm²
Saída CC
• Conexão dos cabos de saída: Diretamente no interruptor-seccionador
• Seção dos cabos: 4 a 6 mm²
Aterramento
• Conexão do cabo de aterramento: Diretamente no borne
• Seção do cabo: 6 a 10 mm²
Invólucro
• Peso aproximado: 2,15 kg
• Dimensões: 410 x 285 x 143 mm (L x A x P)
• Grau de proteção: IP65
• Material: Com características de não propagação e autoextinção de fogo
DPS CLAMPER Solar 1040V 40kA
• Norma aplicável: EN 50539-11
• Classe de proteção: II
• Tecnologia de proteção: Varistor de Óxido Metálico (MOV)
• Modos de proteção: L+ / PE, L- / PE (modo comum), L+ / L- (modo diferencial)
• Nível de tensão de proteção (Up): 3,5 kV
• Tempo típico de resposta: < 25 ns
• Tensão máxima de operação contínua (UCPV): 1040 V
• Corrente nominal de descarga @ 8/20 µs (In): 18 kA
• Corrente máxima de descarga @ 8/20 µs (Imáx): 40 kA
• Corrente total de descarga @ 8/20 µs (ITotal): 40 kA
• Sinalização do status do DPS: Local (Verde - SERVIÇO; Vermelho - FIM DA VIDA ÚTIL)
• Seção dos condutores elétricos: 4 a 25 mm²
• Torque dos parafusos elétricos: 3,0 N.m
• Grau de proteção interna DPS: IP20
