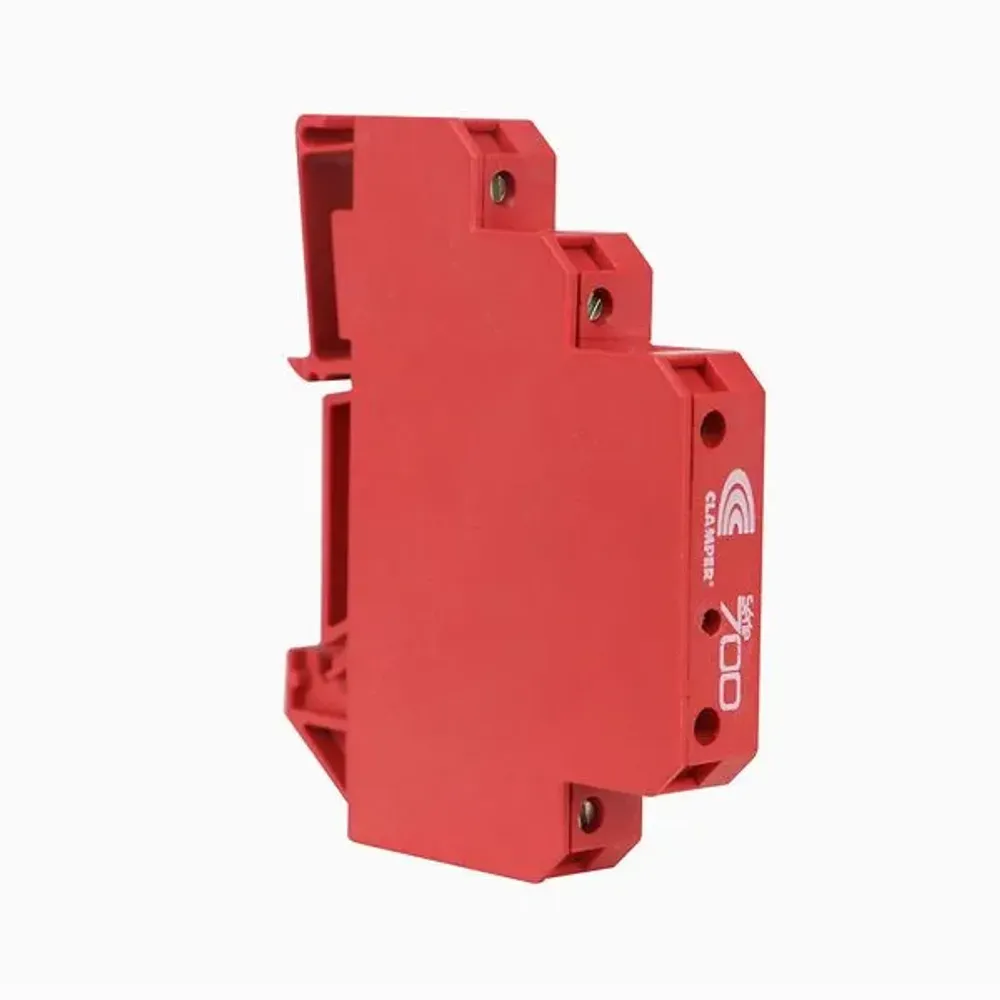

DPS Classe III (NBR IEC 61.643-11), com conexão elétrica através de bornes a parafuso, utilizados para proteção de equipamentos eletroeletrônicos e eletroprofissionais conectados à rede elétrica.
Características
- Fixação em trilho DIN 35;
- Sinalização local: indicação do estado de operação através de LED;
- Tempo de resposta extremante rápido;
Principais aplicações
Proteção na entrada de alimentação de CLPs, relógios de ponto, centrais telefônicas, bombas de combustível, comando do portão eletrônico,
estabilizadores, CFTV, No-Breaks, equipamentos de controle e automação, dentre outros. O circuito de proteção contra sobretensões é composto por Diodo de Avalanche de Silício (SAD) e Varistor de Óxido Metálico (MOV). Este circuito é associado a um dispositivo de segurança que atua por sobrecorrente e sobretemperatura, desconectando o DPS da rede nos casos de fim de vida útil, distúrbios acima de sua capacidade ou acidentes na rede elétrica. O 722.B.010 Faster possui sinalização local do estado de operação através de ‘‘LED’’, que se apaga indicando o final da vida útil. Pode atuar diversas vezes sem necessidades de ser substituído ou religado. A fixação é simples e rápida, feita sobre trilhos padronizados de 35mm, padrão europeu (DIN).
Especificações Técnicas:
Características Técnicas - CLAMPER
Características Técnicas - 722.B.010 Faster
CaracterísticaUnidade
Código CLAMPER007266 / 007265
Modelo722.B.010.050 Faster / 722.B.010.127 Faster
CertificaçõesNOM-ANCE
Tecnologia de proteçãoDiodo de Avalanche (SAD) e Varistor de Óxido Metálico (MOV)
Tensão nominal de operaçãoUO VCA / VCC 40/48 - 127/200
Tempo de resposta típicops 1
Número de condutores protegidos2
Tensão máxima de operação contínuaUC VCA / VCC 50/65 - 175/225
Corrente de carga nominalIL A 10
Corrente de descarga máxima (Linha - Linha) @ 8/20 µsImáx kA 6,5 - 12
Corrente de descarga máxima (Linhas - Terra) @ 8/20 µsImáx kA 13 - 24
Tensão de referência @ 100 V/s (1 mA)Uref V 82 - 270
Tensão residual 8/20 µsV 135 - 455
Conexão de entrada/saídamm² 0,5 ... 4
Nível de proteçãoUp kV 0,33 - 0,7
Potência máximaW 650 - 2250
Sinalização do estado de operaçãoLED Vermelho: Aceso - SERVIÇO; Apagado - FIM DA VIDA ÚTIL
Temperatura de operação°C -30 ... +85
Grau de proteçãoIP20
AcondicionamentoCaixa plástica em material termoplástico, não propagante a chamas
Peso aproximadog 40
Dimensõesmm 79,5 x 63,7 x 12,0
Filtros
| Local de instalação | Quadro primário, Quadro secundário |
|---|
| Aplicações Telecom | Residenciais |
|---|
