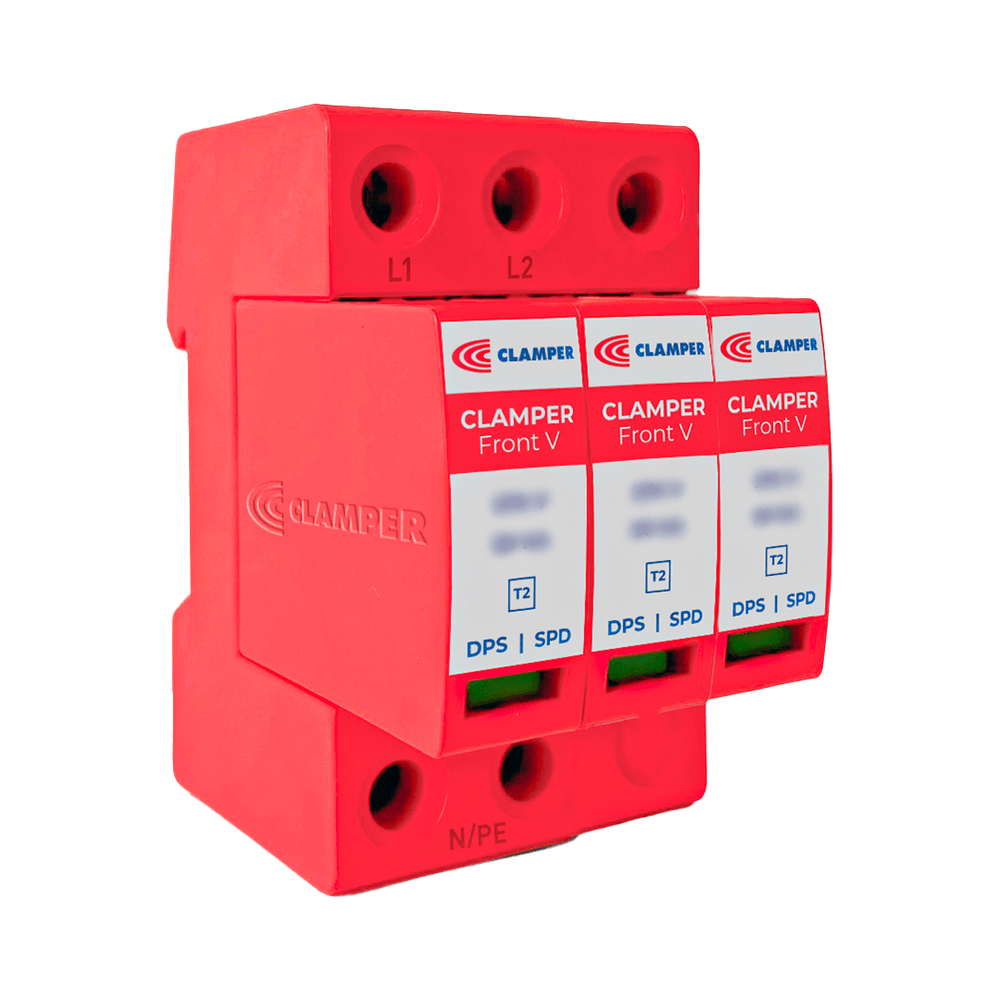

Dispositivo de Proteção contra Surtos (DPS) Tripolar 3+0 – Classe II O
DPS Tripolar 3+0 Classe II (IEC 61643-11) é um dispositivo limitador de tensão de alto desempenho, composto por
Varistor de Óxido Metálico (MOV) e um
sistema de desconexão térmica, garantindo proteção eficaz contra surtos e sobretemperatura.
Características: Substituição prática: Permite troca do plugue sem necessidade de desligamento do sistema.
Monitoramento eficiente: Sinalização local da condição de operação.
Conectividade: Sinalização remota (opcional).
Segurança garantida: Desligador interno que desconecta o DPS ao final da vida útil.
Instalação simplificada: Fixação em
trilho DIN 35 mm.
Aplicação Principal: Projetado para
quadros de distribuição, protegendo instalações elétricas de
baixa tensão contra surtos provocados por descargas atmosféricas, manobras de cargas e outras oscilações elétricas.
Especificações Técnicas: Tensão nominal de operação: 240V
Tensão Máxima de Operação Contínua (Uc): 275V
Corrente Nominal de Descarga @ 8/20 µs: 5 kA
Corrente Máxima de Descarga @ 8/20 µs: 15 kA
Nível de Proteção (Up): 1,2 kV
Plugue compatível:
015739 Características Adicionais: Modos de proteção: L-N e L-PE para sistemas TN / L-N para sistemas IT e TT
Classe de proteção: Classe II - T2
Frequência de operação: 50/60 Hz
Tecnologia de proteção: Varistor de Óxido Metálico (MOV)
Tempo de resposta típico: < 25 ns
Tipo de desligador: Térmico - Interno (L-L, L-N e L-PE)
Sinalização de estado de operação: Verde - SERVIÇO | Vermelho - FIM DA VIDA ÚTIL
Grau de proteção: IP20
Invólucro: Material com características de não propagação e autoextinção de fogo - V0 - Conforme UL 94
Temperatura de operação: -40 ~ 70 °C
Umidade: 5% ~ 95%
Fixação: Trilho DIN 35
