String Box CLAMPER Solar SB 1000V 13,3A 6E/2S FP26 - 029433

CLAMPER
REF.:
029433
029433
Ver mais

Por: R$ 1.222,99Sem juros em até x de

à vista no boleto

Comprar

Calcule a entrega

Calcule o valor do frete e prazo de entrega para a sua região

Descrição

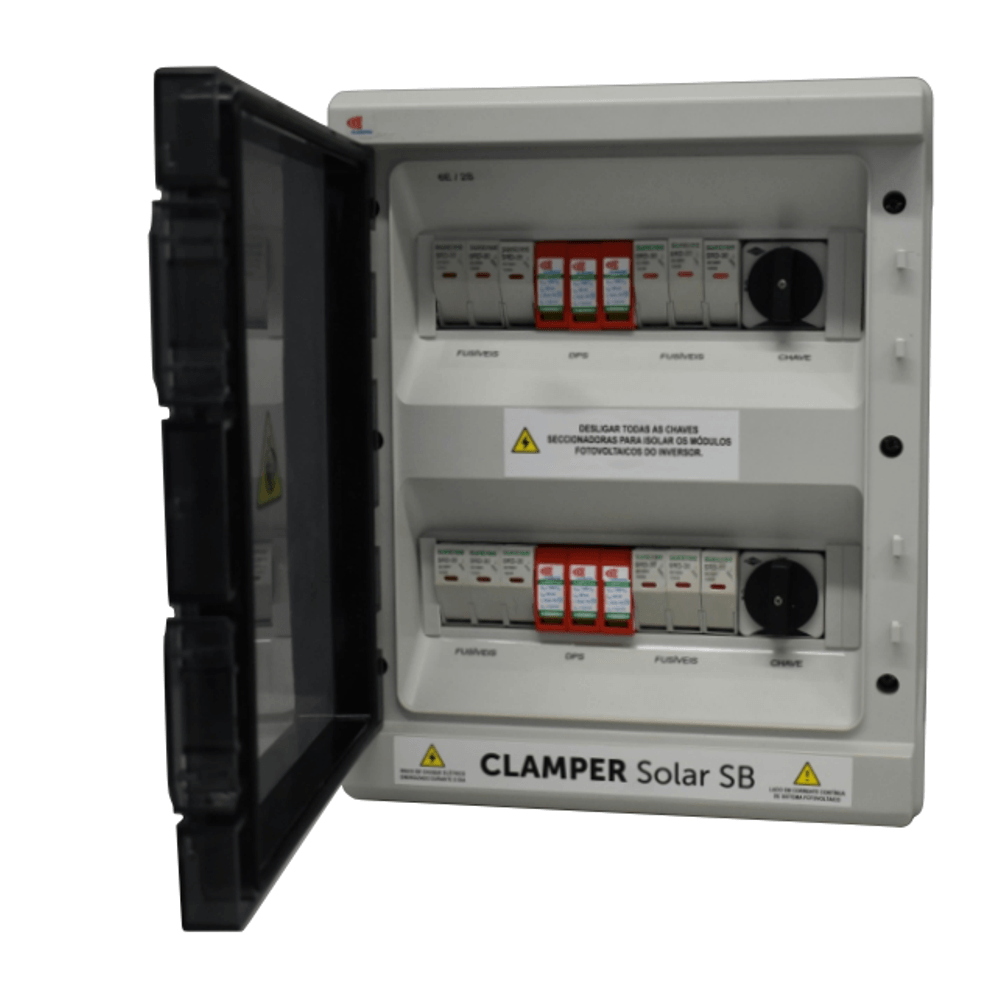

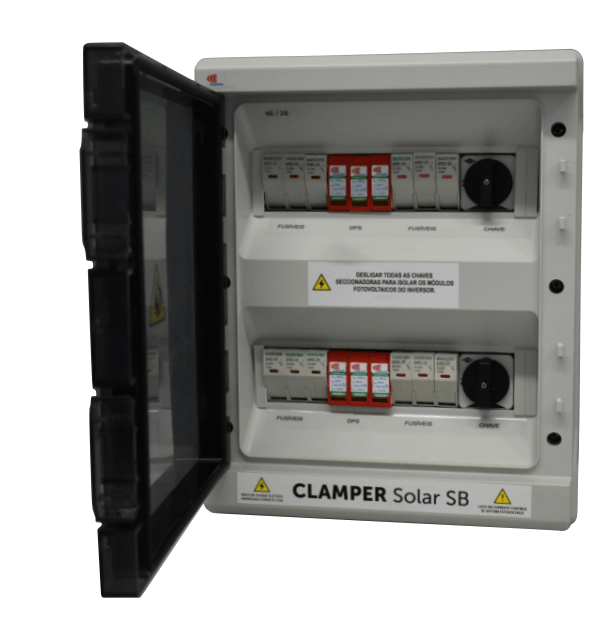

Caixa de junção (String Box), equipada com Dispositivos de Proteção contra Surtos CLAMPER Solar e dispositivos de interrupção e seccionamento do circuito entre os módulos fotovoltaicos e o inversor.

Características

- Possibilidade de conexão de até seis séries fotovoltaicas (PV Strings);
- Duas saídas comutadas com circuitos independentes em um único painel;
- Adequado para uso externo.

 Principais aplicações

- Proteção, interrupção e seccionamento de sistemas fotovoltaicos.

Especificações Técnicas:


CLAMPER Solar SB 029433 – Características Técnicas


Unidade CLAMPER Solar SB – Características Técnicas (Cód. 029433)


ItemEspecificação


Código CLAMPER029433
Número de entradas DC6
Número de saídas DC2
Tensão máxima de operação1000 VDC
Corrente máxima por entrada*13,3 A
Conexão dos cabos de entradaDiretamente nos porta-fusíveis
Seção dos cabos de entrada**4 a 6 mm²
Conexão dos cabos de saídaDiretamente no interruptor-seccionador
Seção dos cabos de saída**4 a 6 mm²
Conexão do cabo de aterramentoDiretamente nos bornes
Seção do cabo de aterramento**6 a 10 mm²
Peso aproximado4,6 kg
Dimensões (L x A x P)302 x 373 x 132 mm
Grau de proteçãoIP65
Material do invólucroABS com proteção UV
Prensa-caboPlástico - M16
Diâmetro externo do cabo4,0 a 8,0 mm



DPS CLAMPER Solar – Características Técnicas


ItemEspecificação


Normas aplicáveisABNT IEC 61643-31
Classe de proteçãoII
Tecnologia de proteçãoVaristor de Óxido Metálico (MOV)
Modos de proteçãoL+ / PE, L- / PE (comum), L+ / L- (diferencial)
Nível de proteção (Up)5 kV
Tempo de resposta típico< 25 ns
Tensão máxima de operação contínua (UCPV)1000 VDC
Corrente nominal de descarga (In)18 kA @ 8/20 µs
Corrente máxima de descarga (Imáx)40 kA @ 8/20 µs
Corrente total de descarga (Itotal)40 kA @ 8/20 µs
Indicação de operaçãoLocal (Verde - SERVIÇO, Vermelho - DEFEITO)
Seção dos condutores4 a 25 mm²
Torque dos parafusos3,2 ± 5% N.m
Grau de proteçãoIP20



Fusível gPV – Características Técnicas


ItemEspecificação


Norma aplicávelIEC 60269-6
TipogPV - 10 x 38
Corrente máxima15 A
Tensão máxima1000 VDC
Torque dos bornes (porta-fusível)1,8 a 2,3 N.m
Capacidade de interrupção20 kA



Interruptor-Seccionador – Características Técnicas


ItemEspecificação


Norma aplicávelIEC 60947-3
Número de polos2
Corrente máxima @ 1000 VDC40 A
Tensão de isolamento (Ui)1500 VDC
Tensão nominal de pulso (Uimp)8 kV
Seção dos condutores***4 a 16 mm²
Torque dos parafusos de conexão1,53 a 1,87 N.m



Observações:


* Corrente máxima suportada pelo circuito Entrada/Saída (bornes, condutores e interruptor-seccionador).
** Para vedação IP dos prensa-cabos, o diâmetro externo dos cabos deve estar entre 4 mm e 8 mm.
*** Alguns interruptores-seccionadores exigem terminais específicos. Consulte o manual técnico.



CLAMPER Indústria e Comércio S.A. – www.clamper.com.br | +55 31 3689 9500
