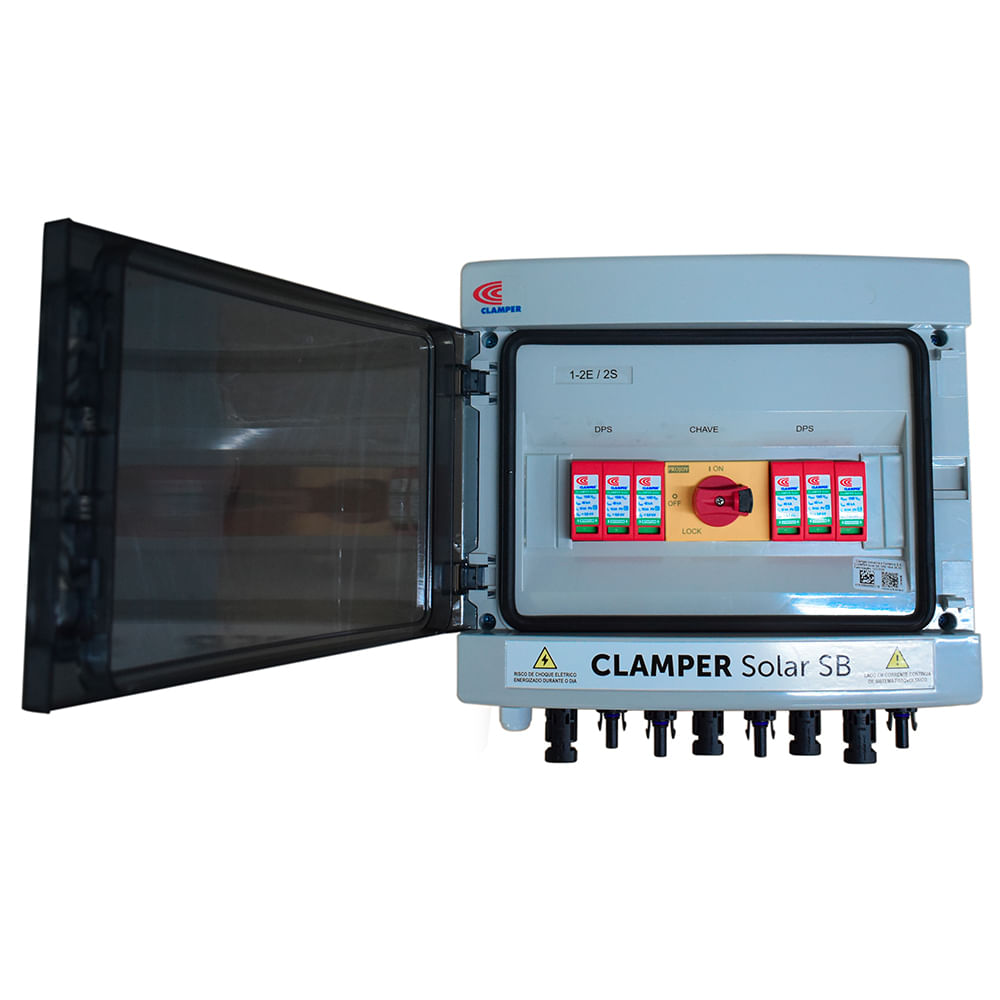

CLAMPER Solar SB 1040V 16A 2E/2S S12
Caixa de junção (String Box), equipada com Dispositivos de Proteção contra Surtos CLAMPER Solar e dispositivos de seccionamento do circuito entre o módulo fotovoltaico e o inversor.
Características
• Possibilidade de conexão de duas séries fotovoltaicas (PV String);
• Duas saídas comutadas;
• Adequada para uso externo.
Principais aplicações
Proteção, interrupção e seccionamento de sistemas fotovoltaicos.
Características Técnicas - Unidade CLAMPER Solar SB 1040V 16A 2E/2S S12
Código CLAMPER: 016309
Nº de entradas DC: 2
Nº de saídas DC: 2
Tensão máxima de operação (VDC): 1040
Entradas DC
• Corrente máxima por entrada: 16 A
• Conexão dos cabos de entrada (+/-): Conector solar
• Seção dos cabos: 4 mm²
Saídas DC
• Conexão dos cabos de saída (+/-): Conector solar
• Seção dos cabos: 4 mm²
Aterramento
• Conexão do cabo de aterramento (+/-): Diretamente no borne
• Seção do cabo: 6 até 10 mm²
• Prensa-cabos: M16
Invólucro
• Peso aproximado: 2,45 kg
• Dimensões: 298 x 260 x 142 mm (C x A x P)
• Grau de proteção: IP65
• Material: ABS com proteção UV
Filtros
| Tipo de Dispositivo | String Box |
|---|
| Tensão Máxima de Operação | 1040V |
|---|
| Número de entradas - String Box | 2 |
|---|
| Número de saídas- String Box | 1, 2 |
|---|
| Tipo de conexão | Conector Solar |
|---|
Especificações
| Quais equipamentos podem ser Protegidos | Sistemas Fotovoltaicos |
|---|
| Características Técnicas do Produto |
Número de entrada: 1 ou 2
Número de saídas: 2
Tensão nominal de entrada: Uc: 1040Vdc
Corrente máxima por string: IMAX: 40 kA @8 / 20 µs (L-L)
DPS Classe II (plugável com cartuchos).
Para mais informações faça o download da ficha técnica, ao lado:
|
|---|
