Proteção e seccionamento em um único produto.

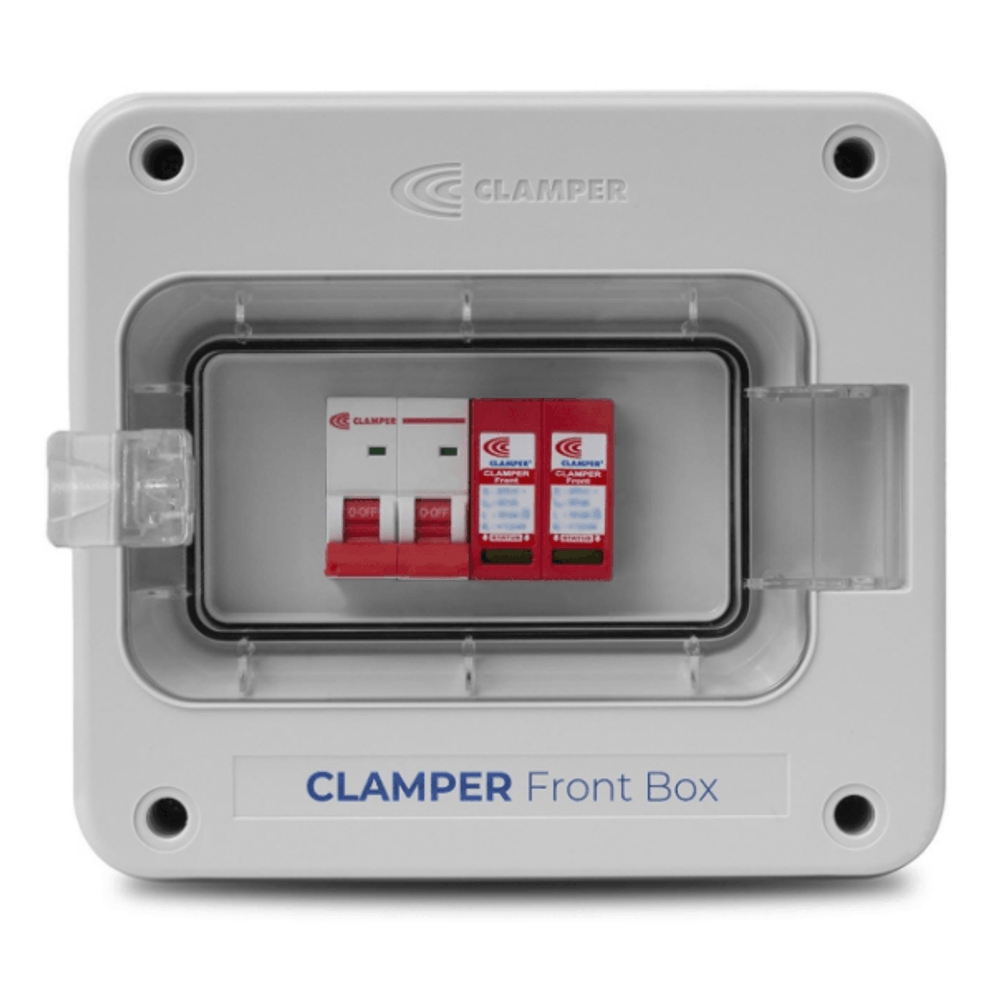

O CLAMPER Front Box é um produto pronto para uso, projetado para proteger circuitos e equipamentos ligados à rede elétrica contra sobretensões e sobrecorrentes.
Com design compacto e montagem simplificada, oferece seccionamento seguro e proteção contra surtos elétricos (DPS) em conformidade com as normas técnicas vigentes.
Ideal para aplicações em sistemas fotovoltaicos (lado CA de inversores e microinversores), bem como em instalações elétricas residenciais, comerciais e industriais leves.
Principais aplicações:
• Sistemas fotovoltaicos CA (inversores e microinversores);
• Bombas elétricas;
• Compressores e controladores de carga;
• Equipamentos industriais leves;
• Máquinas e ferramentas elétricas.
Benefícios
• Instalação rápida e prática;
• Proteção integrada contra surtos elétricos e sobrecorrentes;
• Design compacto, seguro e de fácil manutenção;
• Caixa com grau de proteção IP65 — pode ser instalada em áreas externas;
• Versátil: atende tanto o lado CA de sistemas solares quanto outras aplicações elétricas;
• Garantia CLAMPER de 72 meses.
Principais características
• Tensão nominal: 220 V (bifásico)
• Corrente nominal: 32 A (com temperatura de operação até 30ºC) e 25,6 A (com temperatura de operação superior a 30º C)
• Grau de proteção: IP65
• Componentes internos: Disjuntor termomagnético + DPS (Classe II)
• Material da caixa: Policarbonato com proteção UV, não propagante a chamas
• Dimensões (C x A x P): 221,7 × 199,7 × 106,3 mm
• Peso aproximado: 1,19 kg
DPS (Dispositivo de Proteção contra Surtos)
• Classe de proteção: II
• Tecnologia: Varistor de Óxido Metálico (MOV)
• Modos de proteção: L-L, L-PE (sistemas TN) / L-L (sistemas IT e TT)
• Nível de proteção (Up): < 1,2 kV
• Tempo de resposta: < 25 ns
• Tensão máxima contínua (Uc): 275 V
• Corrente de descarga nominal @ 8/20 µs (In): 10kA
• Corrente de descarga máxima @ 8/20 µs (Imax): 20kA
Disjuntor termomagnético
• Número de polos: 2
• Curva: C
• Corrente nominal: 32 A (com temperatura de operação até 30ºC)
• Tensão de isolamento: 500 Vca
• Tensão de impulso suportável: 4 kV
• Capacidade de interrupção: 6 kA
• Seção máxima dos condutores: até 25 mm²
Conexões e acessórios
• Entrada: 4 ~ 6 mm²
• Saída: 4 ~ 6 mm²
• Aterramento: 6 mm²
• Acompanha prensa-cabos: modelo M12
Filtros
| Local de instalação | Quadro primário, Quadro secundário |
|---|
| Solução | Fotovoltaico |
|---|
Especificações
| Características Técnicas do Produto | A Front Box CA da CLAMPER é essencial à segurança na operação e à vida útil dos sistemas Fotovoltaicos por realizar a proteção do sistema no lado de corrente alternada, promovendo a proteção contra surtos elétricos e sobrecorrentes, preservando os equipamentos, em especial o
inversor, contra danos causados por raios e anomalias na rede elétrica.
ESPECIFICAÇÕES:
- • Tensão de operação: 127 V (L/N)
- • Frequência da rede: 60 Hz
- • Corrente máxima de operação: 32 A
- • Aplicação: Sistemas monofásicos e bifásicos
DPS:
- • Classe de proteção: II
- • Tecnologia de proteção: Varistor de Óxido Metálico (MOV)
- • Modos de proteção: L-L, L-N, L-PE (sistema TN) | L-L e L-N (sistemas IT e TT)
- • Nível de proteção (Up): 1,2 kV
- • Tempo de resposta típico: < 25 ns
- • Tensão máxima de operação contínua (Uc): 275 Vca
- • Corrente de descarga nominal @ 8/20 µs (In): 10 kA
- • Corrente de descarga máxima @ 8/20 µs (Imax): 20 kA
- • Indicação de proteção em serviço: Local, através de bandeirola (Verde – SERVIÇO | Vermelho – FIM DA VIDA ÚTIL)
- • Grau de proteção: IP20
DISJUNTOR:
- • Norma aplicável: NBR 60898
- • Número de pólos: 2
- • Corrente nominal: 32 A
- • Tensão nominal de isolamento: 500 Vca
- • Tensão de impulso: 4 kV
- • Capacidade de interrupção de curto-circuito: 3 kA
- • Grau de proteção: IP20
CARACTERÍSTICAS DA CAIXA:
- • Grau de proteção: IP65
- • Material: Policarbonato com proteção UV, não propagante e autoextinguível ao fogo
- • Dimensões externas (L x A x P): 221,7 mm x 199,7 mm x 106,3 mm
- • Peso: aprox. 1,19 kg
Para mais informações faça o download da ficha técnica, ao lado.
