Proteção e seccionamento em um único produto.

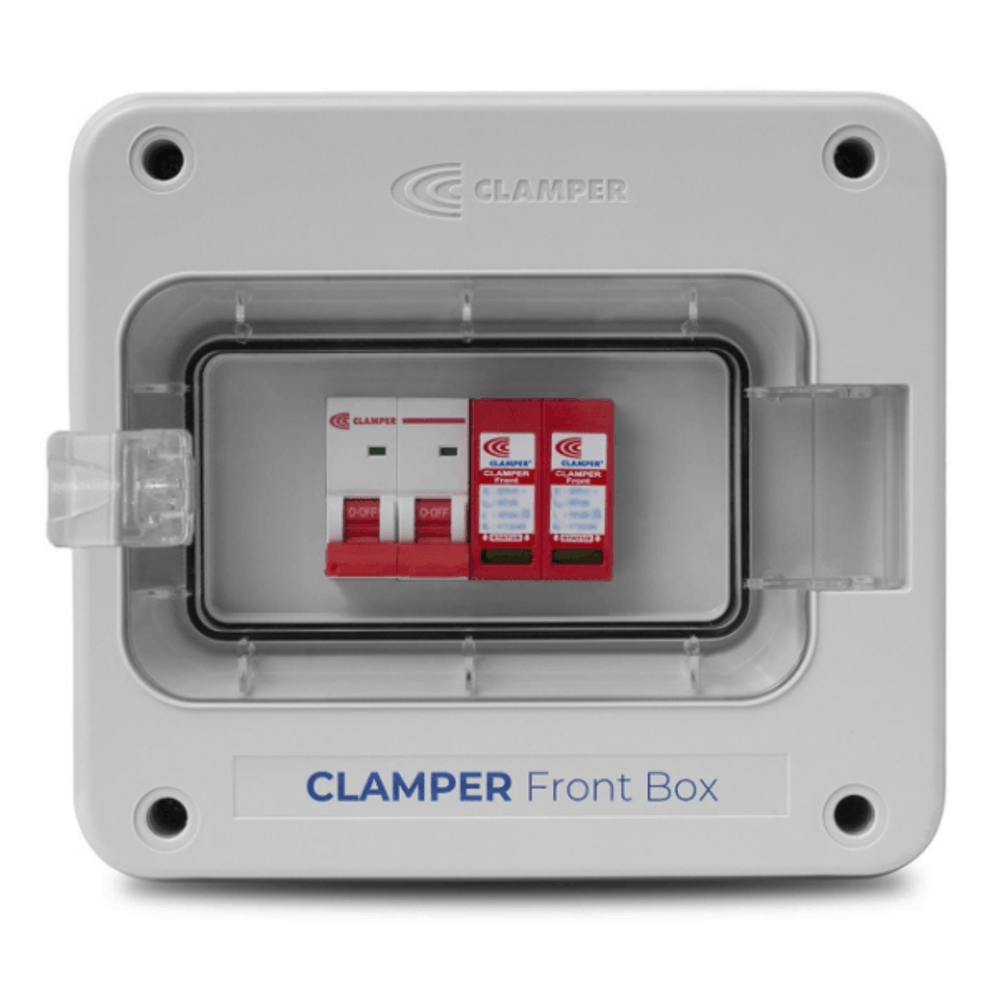

O CLAMPER Front Box é um produto pronto para uso, projetado para proteger circuitos e equipamentos ligados à rede elétrica contra sobretensões e sobrecorrentes.
Com design compacto e montagem simplificada, oferece seccionamento seguro e proteção contra surtos elétricos (DPS) em conformidade com as normas técnicas vigentes.
Ideal para aplicações em sistemas fotovoltaicos (lado CA de inversores e microinversores), bem como em instalações elétricas residenciais, comerciais e industriais leves.
Principais aplicações:
• Sistemas fotovoltaicos CA (inversores e microinversores);
• Bombas elétricas;
• Compressores e controladores de carga;
• Equipamentos industriais leves;
• Máquinas e ferramentas elétricas.
Benefícios
• Instalação rápida e prática;
• Proteção integrada contra surtos elétricos e sobrecorrentes;
• Design compacto, seguro e de fácil manutenção;
• Caixa com grau de proteção IP65 — pode ser instalada em áreas externas;
• Versátil: atende tanto o lado CA de sistemas solares quanto outras aplicações elétricas;
• Garantia CLAMPER de 72 meses.
Principais características
• Tensão nominal: 220 V (bifásico)
• Corrente nominal: 25 A (com temperatura de operação até 30ºC) e 20 A (com temperatura de operação superior a 30º C)
• Grau de proteção: IP65
• Componentes internos: Disjuntor termomagnético + DPS (Classe II)
• Material da caixa: Policarbonato com proteção UV, não propagante a chamas
• Dimensões (C x A x P): 221,7 × 199,7 × 106,3 mm
• Peso aproximado: 1,19 kg
DPS (Dispositivo de Proteção contra Surtos)
• Classe de proteção: II
• Tecnologia: Varistor de Óxido Metálico (MOV)
• Modos de proteção: L-L, L-PE (sistemas TN) / L-L (sistemas IT e TT)
• Nível de proteção (Up): < 1,2 kV
• Tempo de resposta: < 25 ns
• Tensão máxima contínua (Uc): 275 V
• Corrente de descarga nominal @ 8/20 µs (In): 10kA
• Corrente de descarga máxima @ 8/20 µs (Imax): 20kA
Disjuntor termomagnético
• Número de polos: 2
• Curva: C
• Corrente nominal: 25 A (com temperatura de operação até 30ºC)
• Tensão de isolamento: 500 Vca
• Tensão de impulso suportável: 4 kV
• Capacidade de interrupção: 6 kA
• Seção máxima dos condutores: até 25 mm²
Conexões e acessórios
• Entrada: 4 ~ 6 mm²
• Saída: 4 ~ 6 mm²
• Aterramento: 6 mm²
• Acompanha prensa-cabos: modelo M12
