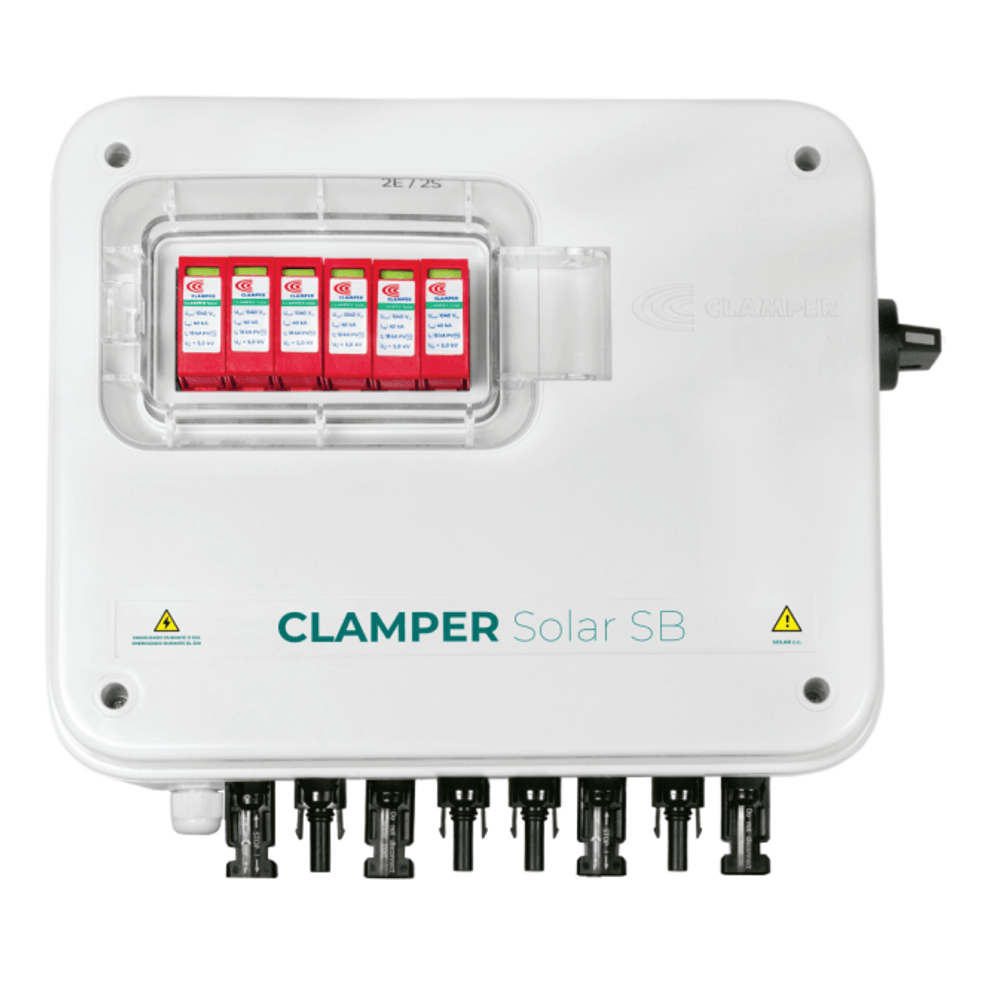

CLAMPER Solar SB 1040V 32A 2E/2S MC4 C + KIT
Caixa de junção (String Box) equipada com Dispositivos de Proteção contra Surtos (DPS) CLAMPER Solar, além de dispositivos de interrupção e seccionamento do circuito entre os módulos fotovoltaicos e o inversor.
Características
• Possibilidade de conexão de até duas séries fotovoltaicas (PV Strings);
• Duas saídas comutadas;
• Adequado para uso externo;
• Equipada com conectores solares MC4;
• Produto acompanha kit com conectores.
Principal aplicação
Proteção, interrupção e seccionamento de sistemas fotovoltaicos.
Características técnicas - Unidade CLAMPER Solar SB
Código CLAMPER: 022979
Número de entradas DC: 2
Número de saídas DC: 2
Tensão máxima de operação: 1040 VDC
Acessórios: Conectores solares (MC4) para cabo
Entrada
• Corrente máxima por entrada: 32 A
• Conexão dos cabos de entrada: Diretamente nos conectores
• Seção dos cabos: 4 a 6 mm²
Saída
• Conexão dos cabos de saída: Diretamente nos conectores
• Seção dos cabos: 4 a 6 mm²
Aterramento
• Conexão do cabo de aterramento: Diretamente no borne
• Seção do cabo: 6 a 10 mm²
Invólucro
• Peso aproximado: 2,4 kg
• Dimensões: 341,9 x 288,2 x 112,5 mm (C x A x P)
• Grau de proteção: IP65
• Material do invólucro: Policarbonato com proteção UV
Prensa-cabo
• Modelo: Plástico - M16
• Diâmetro externo do cabo: 4,0 a 8,0 mm
• Torque: 1,0 a 1,5 N·m
Filtros
| Local de instalação | Quadro primário, Quadro secundário |
|---|
| Proteção Para | Linha de Energia |
|---|
