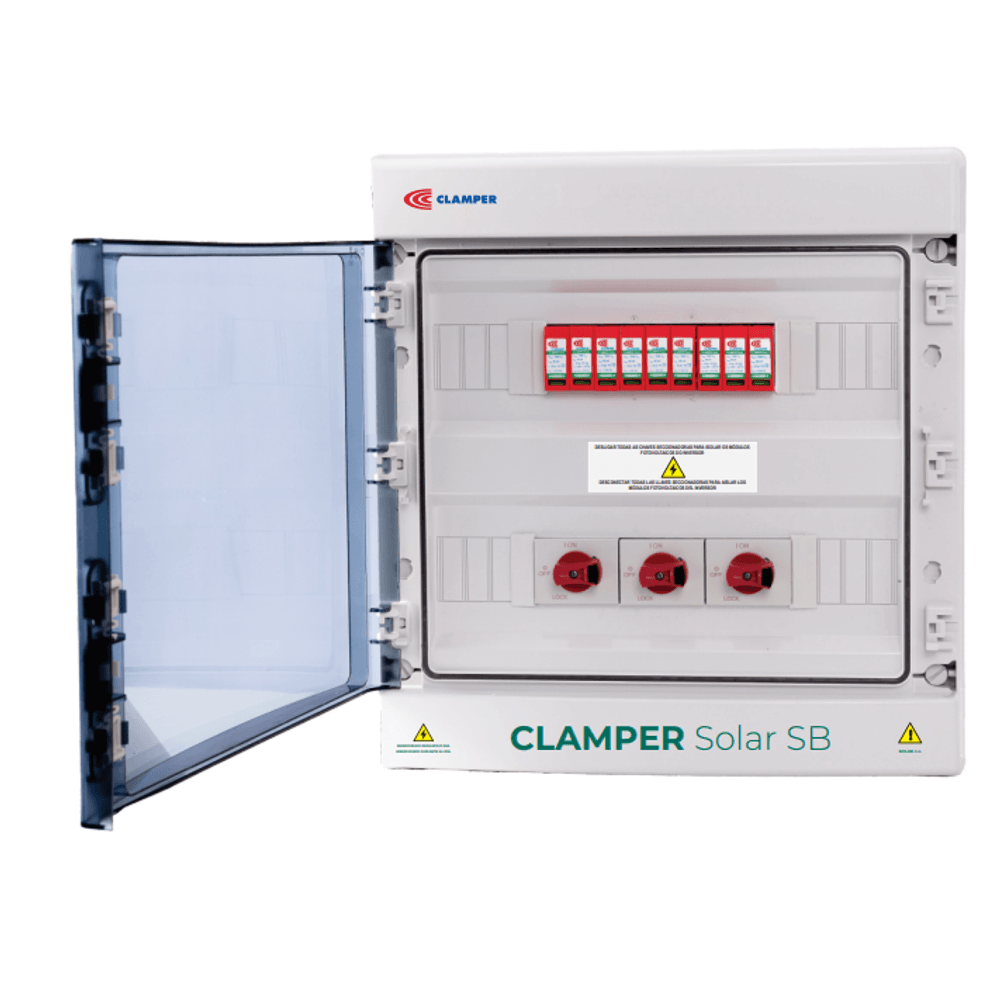

CLAMPER Solar SB 1040V 16A 6E/3S (6D) P36
Caixa de junção (String Box), equipada com Dispositivos de Proteção contra Surtos (DPS) CLAMPER Solar e dispositivos de interrupção e seccionamento do circuito entre o módulo fotovoltaico e o inversor.
Características
• Possibilidade de conexão de até seis séries fotovoltaicas (PV Strings);
• Três saídas comutadas com circuitos independentes em um único painel;
• Adequado para uso externo.
Principal aplicação
Proteção, interrupção e seccionamento de sistemas fotovoltaicos.
Características técnicas - Unidade CLAMPER Solar SB
Código CLAMPER: 024258
Número de entradas DC: 6
Número de saídas DC: 3 saídas com 2 conexões cada
Tensão máxima de operação (VDC): 1040
Entrada
• Corrente máxima por entrada: 16 A
• Conexão dos cabos de entrada: Diretamente nos bornes
• Seção dos cabos: 4 a 6 mm²
Saída
• Conexão dos cabos de saída: Diretamente nos bornes
• Seção dos cabos: 4 a 6 mm²
Aterramento
• Conexão do cabo de aterramento: Diretamente nos bornes
• Seção do cabo: 6 a 10 mm²
Invólucro
• Peso aproximado: 5,21 kg
• Dimensões: 436 x 418 x 148 mm (A x C x L)
• Grau de proteção: IP65
• Material do invólucro: ABS com proteção UV
Prensa-cabo
• Modelo: Plástico - M16
• Diâmetro externo do cabo: 4,0 a 8,0 mm
Filtros
| Local de instalação | Quadro primário, Quadro secundário |
|---|
| Proteção Para | Linha de Energia |
|---|
