String Box CLAMPER Solar 4 Entradas e 2 Saídas (4D) 1040V - 1040V - 017481

CLAMPER
REF.:
017481
017481

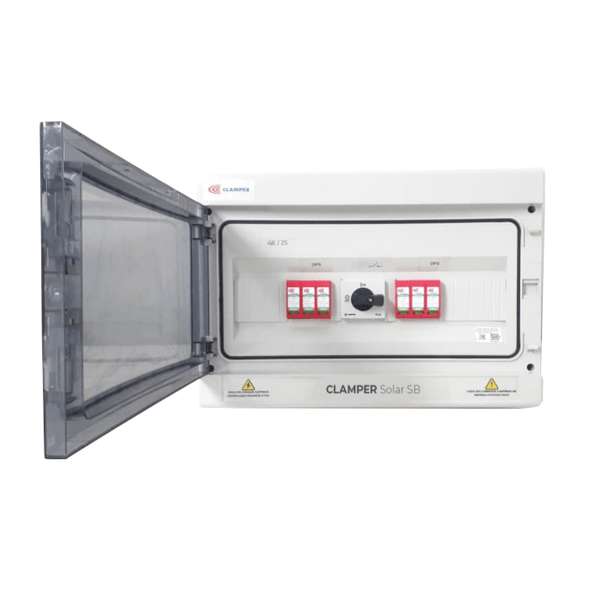

CLAMPER Solar SB é uma String Box (caixa de junção) desenvolvida especialmente para a proteção e seccionamento de sistemas de geração de energia solar fotovoltaica.
Ver mais

à vista no boleto

Calcule a entrega

  • A String Box CC da CLAMPER é essencial à segurança na operação e à vida útil dos sistemas Fotovoltaicos por desempenhar a função de seccionamento do sistema em casos de necessidade de desligamento para alguma intervenção no inversor ou frente à sobrecargas anormais e a proteção dos equipamentos, em especial o inversor, contra raios e surtos elétricos. ESPECIFICAÇÕES: • Nº de entradas CC: 4
  • • N° de saídas CC: 2 saídas com 2 conexões cada (4D)
  • • Tensão máxima de operação (Uc): 1040 Vdc
  • • Corrente máxima por entrada (Isc): 10A

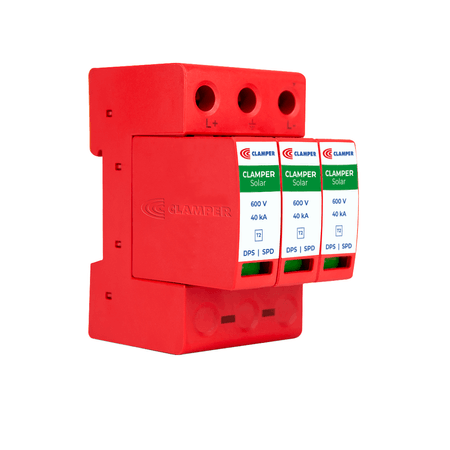

  • DPS: • Classe de proteção: II
  • • Tecnologia de proteção: Varistor de Óxido Metálico (MOV)
  • • Modos de proteção: L+/PE, L-/PE (modo comun) | L+/L- (modo diferencial)
  • • Nível de proteção (Up): 5kV
  • • Tempo de resposta típico:<25ns
  • • Tensão máxima de operação continua (Ucpv): 1040Vdc
  • • Corrente de descarga nominal @ 8/20 µs (In): 18kA
  • • Corrente de descarga máxima @ 8/20 µs (Imax): 40kA
  • • Corrente de descarga total @ 8/20 µs (Itotal): 40kA
  • • Grau de proteção: IP20
  • SECCIONADORA: • Norma aplicável: IEC 60947-3
  • • Número de pólos: 4
  • • Corrente máxima (Voc) = 1000V | 16A
  • • Tensão nominal de isolamento (Ui): 1000Vdc
  • • Tensão nominal de pulso (Uimp): 8kV
  • • Grau de proteção: IP20
  • CARACTERÍSTICAS DA CAIXA: • Grau de proteção: IP65
  • • Material: Policarbonato com proteção UV
  • • Dimensões externas (C x L x A) 410mm X 285mm X 143mm
  • • Peso: aprox. 4,6Kg

Filtros

Tipo de DispositivoString Box
Tipo do plugue do equipamento20A
Tensão Máxima de Operação1040V
Número de entradas - String Box3, 4
Número de saídas- String Box2
Padrão de Corrente do Plugue do Equipamento20 Amperes
SoluçãoFotovoltaico
Tipo de conexãoBorne

Especificações

Quais equipamentos podem ser ProtegidosSistemas Fotovoltaicos
Características Técnicas do ProdutoFICHA TÉCNICA:
Download da ficha técnica
