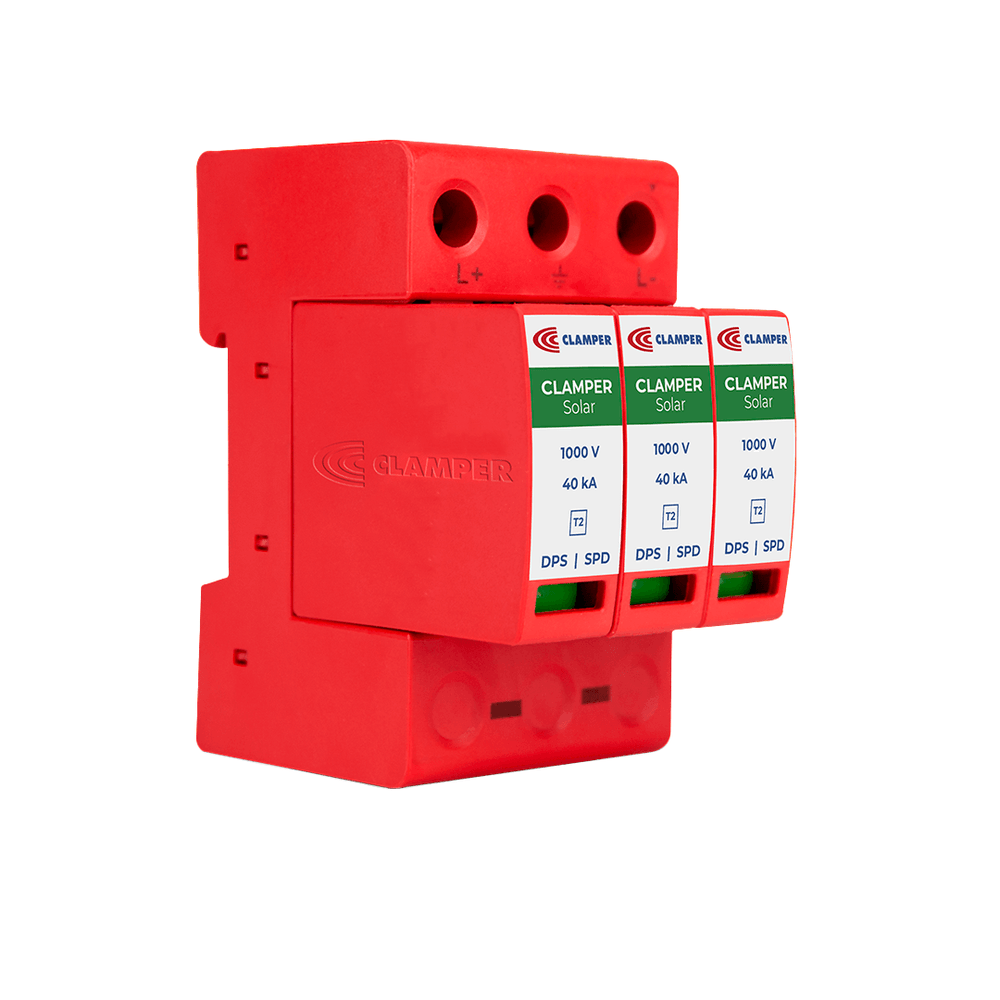

DPS CLAMPER Solar 1000V 40kA com Sinalização Remota (SR) - 016262

CLAMPER
REF.:
016262
016262
DPS CLAMPER Solar Tripolar Classe II • 1000VDC • 40kA • Classe II • Com sinalização remota (SR) • Fixação em trilho DIN 35 mm • Proteção para sistemas fotovoltaicos em corrente contínua
Ver mais

à vista no boleto

Calcule a entrega

CLAMPER Solar Tripolar Classe II 1000V 40kA com Sinalização Remota (SR): proteção essencial para o seu sistema fotovoltaico.
Seu sistema solar representa um investimento de alto valor, e proteger esse patrimônio contra surtos elétricos e descargas atmosféricas é indispensável. O CLAMPER Solar Tripolar Classe II com SR foi desenvolvido para garantir segurança, confiabilidade e continuidade de operação, mesmo diante de eventos elétricos severos.
Projetado especialmente para instalações fotovoltaicas, este DPS atua de forma rápida e eficiente, desviando os surtos elétricos antes que eles atinjam o inversor e outros componentes sensíveis do sistema.

Por que escolher o CLAMPER Solar Tripolar Classe II com SR?

  • Proteção confiável contra surtos elétricos: desenvolvido para suportar descargas de até 40 kA, protegendo seus equipamentos contra sobretensões.
  • Sinalização remota (SR): permite o monitoramento do status do DPS à distância, ideal para sistemas que exigem supervisão constante.
  • Alta confiabilidade operacional: conta com desligador térmico interno que desconecta o DPS ao final da vida útil, aumentando a segurança da instalação.
  • Instalação prática: fixação em trilho DIN 35 mm, facilitando a integração em quadros elétricos.
  • Tecnologia consagrada CLAMPER: referência nacional em dispositivos de proteção contra surtos, com certificações reconhecidas.
  • Indicação visual de status: sinalização local clara que informa se o DPS está em funcionamento ou no fim da vida útil.

Como o CLAMPER Solar Tripolar Classe II atua no seu sistema

  1. Detecção imediata: identifica picos de tensão causados por descargas atmosféricas ou manobras na rede elétrica.
  2. Resposta ultrarrápida: com tempo de resposta típico inferior a 25 ns, atua antes que o surto cause danos aos equipamentos.
  3. Proteção contínua: desvia a energia excedente de forma segura, mantendo o sistema fotovoltaico protegido e operando com maior confiabilidade.
Investir em CLAMPER é investir em tranquilidade, segurança e durabilidade para o seu sistema solar.

Filtros

Tipo de DispositivoDPS - Dispositivos de Proteção Contra Surtos Elétricos
Tensão Máxima de Operação1040V
Proteção ParaLinha de Energia
Padrão do Plugue do EquipamentoPadrão Brasileiro
FixaçãoTrilho DIN
SoluçãoFotovoltaico
Sinalização RemotaSim
Tipo de conexãoBorne

Especificações

Quais equipamentos podem ser ProtegidosSistemas Fotovoltaicos
Características Técnicas do ProdutoCaracterísticas Técnicas – CLAMPER Solar Tripolar Classe II 1000V 40kA com SR

Dados Gerais:

Código CLAMPER: 016262

Conformidade com normas: ABNT NBR IEC 61643-31 / EN 50539-11 / NMX-J-515 / RETIE Colômbia

Certificações: NOM-ANCE / INTERTEK / ELS-C-240504

Classe de proteção: II

Tecnologia de proteção: Varistor de Óxido Metálico (MOV)

Tempo de resposta típico: < 25 ns

Fixação: Trilho DIN 35 mm

Local de instalação: Protegido

Grau de proteção: IP20

Invólucro: Material com características de não propagação e autoextinção do fogo

Temperatura de operação: -40 °C a +70 °C

Umidade: 5% a 95%

Modos de Proteção:

L+ / PE, L- / PE (modo comum)

L+ / L- (modo diferencial)

Correntes:

Corrente nominal de descarga (In) @ 8/20 µs: 18 kA

Corrente máxima de descarga (Imax) @ 8/20 µs: 40 kA

Corrente total de descarga (Itotal) @ 8/20 µs: 40 kA

Corrente máxima de curto-circuito (com/sem fusível de backup): 1 kA

Corrente de carga nominal – IL: < 500 µA

Corrente residual – IPE (AC/DC): < 500 µA

Tensão:

Tensão máxima de operação contínua (Uc): 1000 VDC

Tensão de referência @ 1 mA (+10%): 1500 V

Nível de tensão de proteção (Up): < 3,5 kV

Sinalização:

Sinalização local: Indicador visual

Verde: Em funcionamento

Vermelho: Fim da vida útil

Sinalização remota (SR):

Parâmetros elétricos dos contatos: 120 Vac @ 1 A / 24 Vdc @ 1 A

Seção dos cabos dos contatos de sinalização remota: 1,5 mm²

Conexões Elétricas:

Seção dos condutores de conexão elétrica: 4 a 25 mm² (AWG 11 ~ 4)

Dimensões e Peso:

Dimensões máximas (C x L x A): 99 x 74 x 53 mm

Peso aproximado: 274 g
