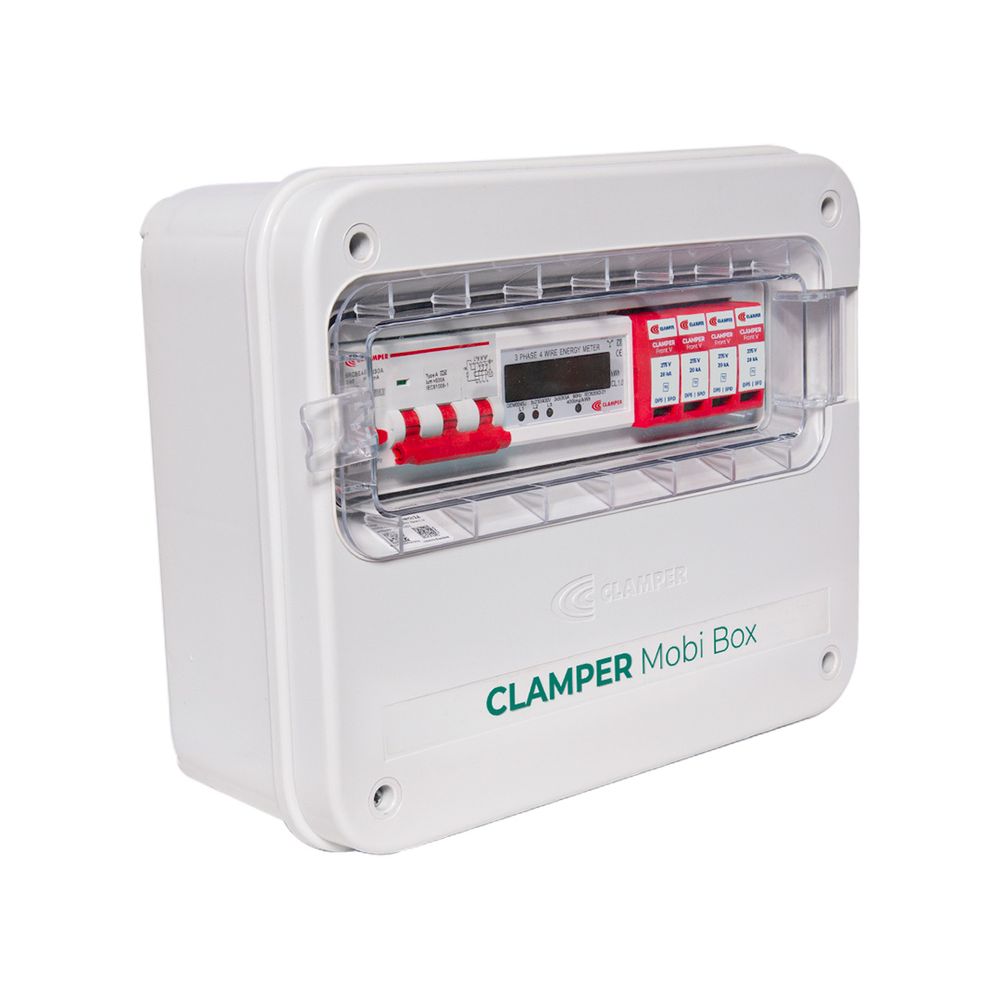

CLAMPER Mobi Box 380V 26kW
Potência, segurança e confiabilidade para o carregamento de veículos elétricos. O CLAMPER Mobi Box é uma solução completa de proteção que integra DPS, Disjuntor Diferencial Residual (DDR) e medidor de energia em um único equipamento. Desenvolvido para sistemas trifásicos, garante proteção contra surtos elétricos, sobrecargas, curtos-circuitos e choques ao usuário, conforme as normas ABNT NBR 17019 e ABNT NBR 5410.
Diferenciais:
Sistema trifásico com potência máxima de 26 kW.
Proteção completa: surtos elétricos, sobrecarga, curto-circuito e corrente residual.
DPS CLAMPER Front integrado com sinalização visual (verde – serviço, vermelho – fim da vida útil).
Medição de energia elétrica (kWh) integrada para controle e transparência no consumo.
Invólucro IP65 em policarbonato com proteção UV — resistente e seguro para instalações externas (evitar exposição solar direta).
Projeto conforme as normas ABNT NBR 17019 e ABNT NBR 5410.
Ideal para pontos de recarga residenciais, empresariais e comerciais.
Ficha Técnica:
Código CLAMPER: 024036
Corrente máxima de operação: 40 A
Tensão de operação: 380 VCA (trifásico)
Potência máxima: 26 kW
Frequência: 60 Hz
Máxima corrente de curto-circuito: 6 kA
Corrente residual: 30 mA (Tipo A)
Classe de proteção: II
Nível de tensão de proteção (Up): 1,2 kV
Tensão máxima contínua (Uc): 275 VCA
Corrente nominal de descarga (In): 10 kA
Corrente máxima de descarga (Imax): 20 kA
Sinalização do DPS: bandeirola (verde – serviço / vermelho – fim da vida útil)
Seção dos cabos de entrada: 6 a 16 mm²
Seção dos cabos de saída: 6 a 25 mm²
Seção do cabo de aterramento: 6 mm²
Torque dos parafusos: 2,5 N.m
Grau de proteção: IP65
Material do invólucro: Policarbonato com proteção UV
Peso: 2,56 kg
Dimensões: 308,3 x 253,3 x 112,5 mm (C x A x P)
Filtros
| Proteção Para | Linha de Energia |
|---|
| Solução | Fotovoltaico |
|---|
Especificações
| Características Técnicas do Produto | Características Técnicas
- Código CLAMPER: 024036
- Corrente Máxima de Operação: 40 A
- Tensão de Operação: 380 VCA (sistema trifásico)
- Potência Máxima de Operação: 26 kW
- Frequência da Rede: 60 Hz
- Corrente Máxima de Curto-Circuito: 6 kA
- Corrente Residual: 30 mA (Tipo A)
- Classe de Proteção: II
- Nível de Tensão de Proteção (Up): 1,2 kV
- Corrente Nominal de Descarga @ 8/20 µs (In): 10 kA
- Corrente Máxima de Descarga @ 8/20 µs (Imáx): 20 kA
- Indicação de Proteção em Serviço: Local, com bandeirola (Verde - Serviço, Vermelho - Fim da Vida Útil)
- Conexão dos Cabos de Entrada: Diretamente no borne
- Seção dos Cabos de Entrada: 6 a 16 mm²
- Torque dos Parafusos de Conexão Elétrica: 2,5 N.m
- Conexão dos Cabos de Saída: Diretamente no disjuntor diferencial residual
- Seção dos Cabos de Saída: 6 a 25 mm²
- Conexão do Cabo de Aterramento: Diretamente no borne
- Seção do Cabo de Aterramento: 6 mm²
- Grau de Proteção: IP65
- Material do Invólucro: Policarbonato com proteção UV
- Peso Aproximado: 2,56 kg
- Dimensões: 308,3 x 253,3 x 112,5mm (C x A x P)
> Nota:
A corrente máxima de operação de 40 A é válida para temperatura ambiente de 30 °C. Para temperaturas superiores, considerar redução de até 20%.
Para sistemas de aterramento IT e TT, recomenda-se consultar o suporte técnico.
Produto sem fusível backup (disjuntor backup: 6 kA).
---
FICHA TÉCNICA:
Disponível para download no site oficial da CLAMPER. |
|---|
