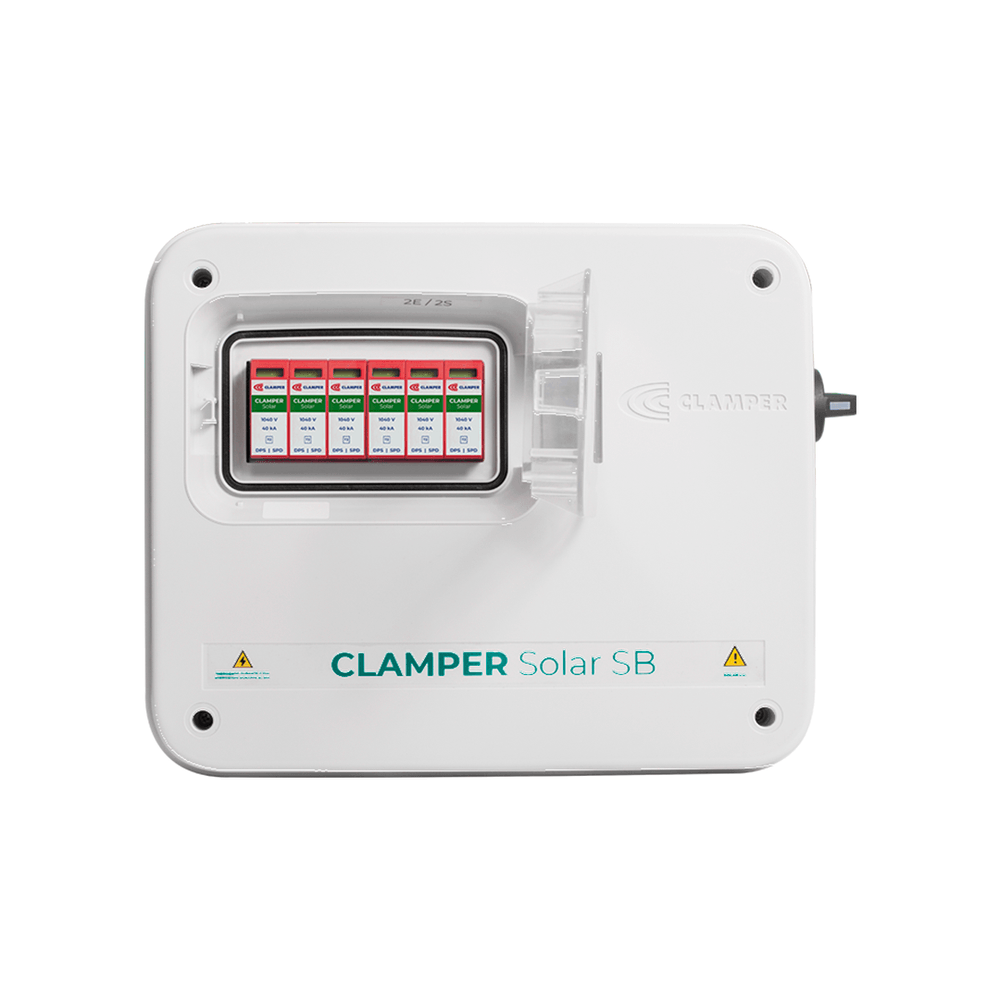

CLAMPER Solar SB 1-2E/2S 600V 32A

REF.:
022004
String Box ( Caixa de Junção ) para 1 ou 2 Entradas e 2 Saídas com Chave Seccionadora Tensão máxima de 600 Vdc e Corrente de 32 Amperes

à vista no boleto

Calcule a entrega

A String Box CC da CLAMPER é essencial à segurança na operação e à vida útil dos sistemas Fotovoltaicos
por desempenhar a função de seccionamento do sistema em casos de necessidade de desligamento para
alguma intervenção no inversor ou frente à sobrecargas anormais e a proteção dos equipamentos, em
especial o inversor, contra raios e surtos elétricos.

ESPECIFICAÇÕES:

  • • Nº de entradas CC: 2
  • • N° de saídas CC: 2
  • • Tensão máxima de operação (Uc): 600 Vdc
  • • Corrente máxima por entrada (Isc): 32A


DPS:

  • • Classe de proteção: II
  • • Tecnologia de proteção: Varistor de Óxido Metálico (MOV)
  • • Modos de proteção: L+/PE, L-/PE (modo comun) | L+/L- (modo diferencial)
  • • Nível de proteção (Up): 2,7kV
  • • Tempo de resposta típico:<25ns
  • • Tensão máxima de operação continua (Ucpv): 600Vdc
  • • Corrente de descarga nominal @ 8/20 µs (In): 18kA
  • • Corrente de descarga máxima @ 8/20 µs (Imax): 40kA
  • • Corrente de descarga total @ 8/20 µs (Itotal): 40kA
  • • Grau de proteção: IP20


SECCIONADORA:

  • • Norma aplicável: IEC 60947-3
  • • Número de pólos: 4
  • • Corrente máxima (Voc) = 1000V | 32A
  • • Tensão nominal de isolamento (Ui): 1000Vdc
  • • Tensão nominal de pulso (Uimp): 8kV
  • • Grau de proteção: IP20


CARACTERÍSTICAS DA CAIXA:

  • • Grau de proteção: IP65
  • • Material: Policarbonato com proteção UV
  • • Dimensões externas (C x A x P) 308,3mm X 253,3mm X 112,5mm
  • • Peso: aprox. 2,3Kg



Filtros

Tipo de DispositivoString Box
Tensão Máxima de Operação600V
Número de entradas - String Box1, 2
Número de saídas- String Box2
SoluçãoFotovoltaico
Tipo de conexãoBorne

Especificações

Quais equipamentos podem ser ProtegidosSistemas Fotovoltaicos
Características Técnicas do ProdutoFICHA TÉCNICA:
Download da ficha técnica
