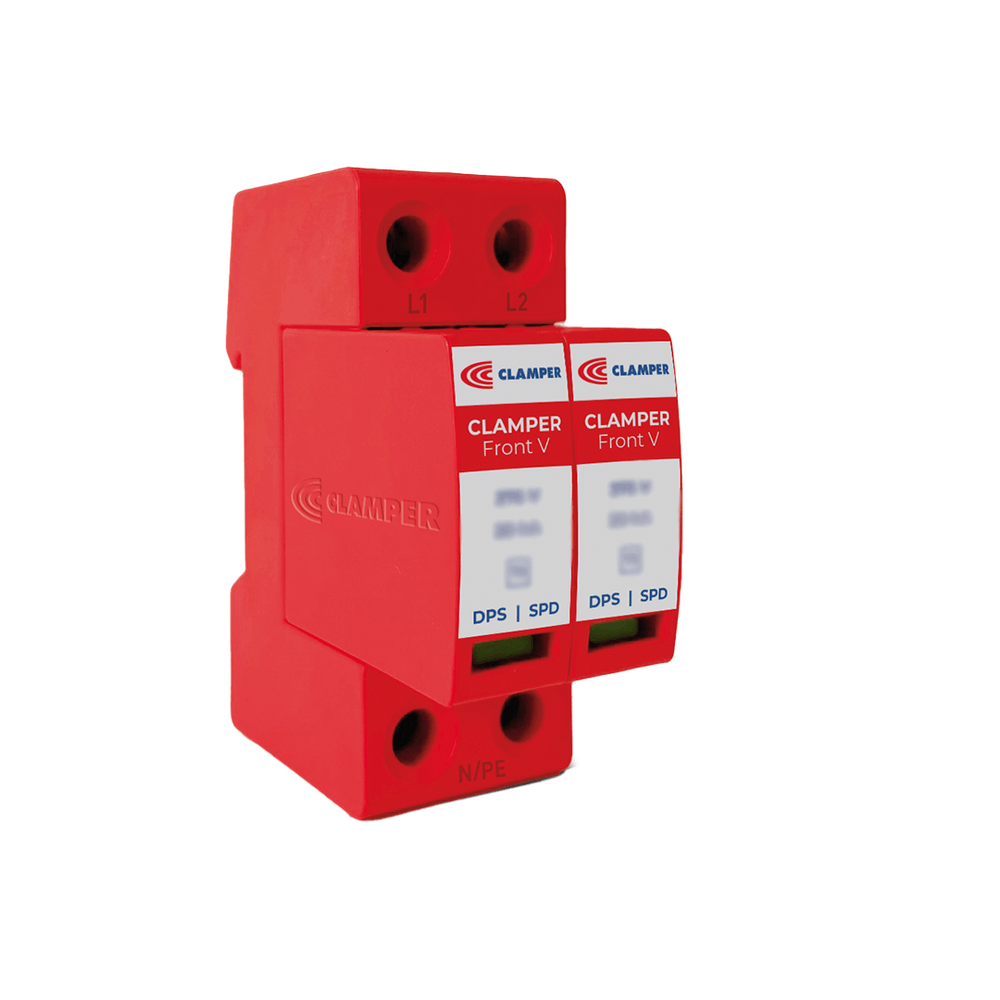

Dispositivo de Proteção contra Surtos (DPS) Bipolar 2+0 – Classe II
O DPS Bipolar 2+0 é um dispositivo de proteção contra surtos elétricos, classe II (IEC 61643-11), projetado para garantir a segurança de instalações elétricas de baixa tensão. Utiliza tecnologia de Varistor de Óxido Metálico (MOV) associada a um dispositivo de desconexão térmica, assegurando alta eficiência na limitação de surtos.
Características:
Substituição do plugue com o sistema energizado
Sinalização local da condição de operação
Sinalização remota (opcional)
Desligador interno que desconecta o DPS ao final da vida útil
Fixação em trilho DIN 35 mm
Principal Aplicação:
Proteção de quadros de distribuição contra surtos elétricos provenientes de descargas atmosféricas, manobras de cargas e outros eventos elétricos.
Especificações Técnicas:
Tensão nominal de operação: 240V
Tensão Máxima de Operação Contínua (Uc): 275V
Corrente Nominal de Descarga @ 8/20 µs: 20 kA
Corrente Máxima de Descarga @ 8/20 µs: 45 kA
Nível de Proteção (Up): 1,5 kV
Plugue compatível: 014336
Características Adicionais:
Modos de proteção: L-PE e N-PE para sistemas TN
Classe de proteção: Classe II - T2
Frequência de operação: 50/60 Hz
Tecnologia de proteção: Varistor de Óxido Metálico (MOV)
Tempo de resposta típico: < 25 ns
Tipo de desligador: Térmico - Interno (L-L, L-N e L-PE)
Sinalização de estado: Verde - SERVIÇO | Vermelho - FIM DA VIDA ÚTIL
Grau de proteção: IP20
Invólucro: Material com características de não propagação e autoextinção de fogo - V0 - Conforme UL 94
Temperatura de operação: -40 ~ 70 °C
Umidade: 5% ~ 95%
Fixação: Trilho DIN 35
