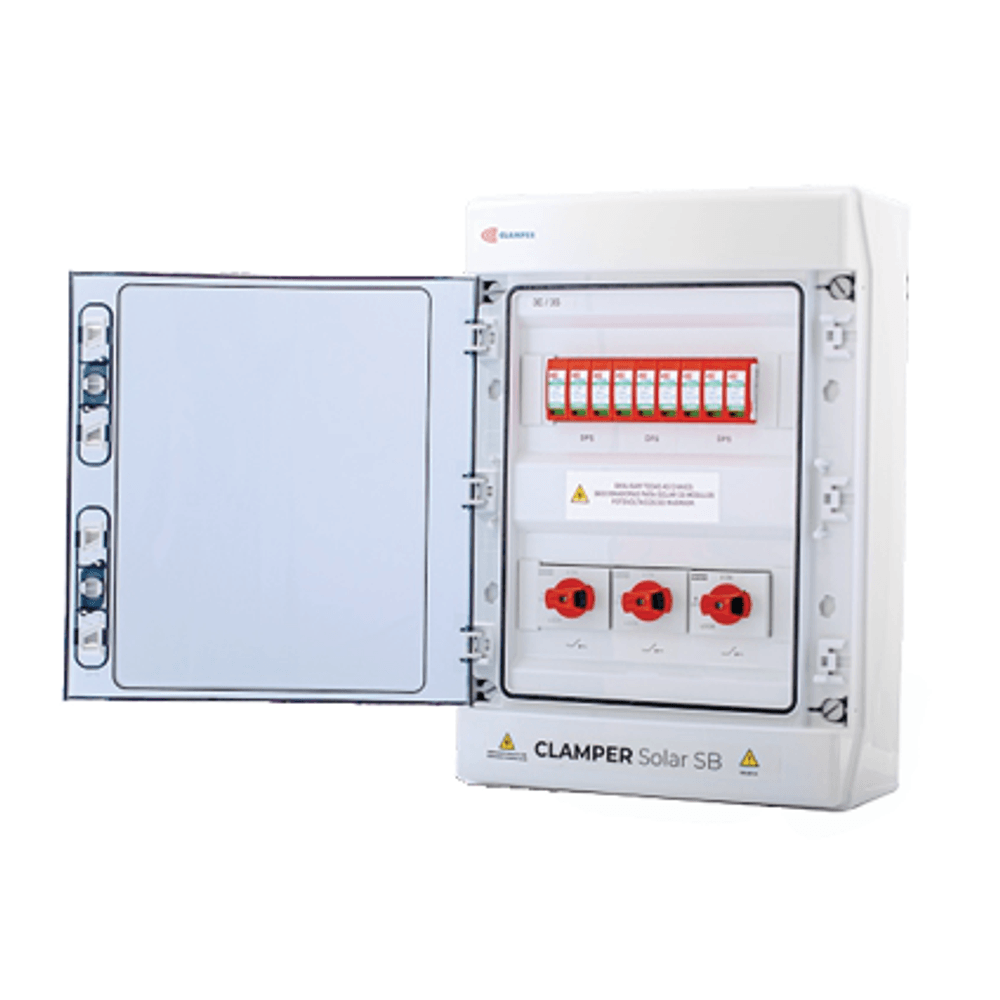

CLAMPER Solar SB 1040V 32A 3E/3S P24 - 019951

REF.:

019951

String Box fotovoltaica • 3 entradas e 3 saídas • 1040VDC • 32A • Com DPS CLAMPER Solar e interruptor-seccionador • Uso externo • Proteção, interrupção e seccionamento de sistemas fotovoltaicos

Ver mais

à vista no boleto

Calcule a entrega

DESCRIÇÃO DO PRODUTO
CARACTERÍSTICAS TÉCNICAS

CLAMPER Solar SB 1040V 32A 3E/3S P24 – Proteção essencial para o seu sistema fotovoltaico
Investir em energia solar é garantir economia, sustentabilidade e retorno a longo prazo. Porém, para que esse investimento esteja realmente protegido, é indispensável contar com uma String Box confiável e de alto desempenho.
A CLAMPER Solar SB 1040V 32A 3E/3S P24 foi desenvolvida para realizar a proteção, interrupção e seccionamento do circuito entre os módulos fotovoltaicos e o inversor, oferecendo segurança, durabilidade e tranquilidade para o seu sistema.
Produzida por uma empresa líder em soluções de proteção contra surtos, essa String Box reúne DPS CLAMPER Solar, interruptor-seccionador e um invólucro robusto, ideal para aplicações externas.

Por que escolher a CLAMPER Solar SB?

Proteção contra surtos elétricos: Equipada com DPS CLAMPER Solar, protege o sistema contra sobretensões causadas por raios e manobras na rede elétrica.
Seccionamento seguro: Possui interruptor-seccionador que permite a interrupção do circuito com segurança durante manutenções.
Organização e praticidade: Permite a conexão de até 3 strings fotovoltaicas, com 3 saídas comutadas independentes em um único painel.
Uso externo garantido: Invólucro com grau de proteção IP65, resistente às condições climáticas.
Qualidade CLAMPER: Tecnologia consolidada, projetada para aumentar a vida útil do sistema fotovoltaico.

Uma solução indispensável para quem busca proteção eficiente, confiabilidade e alto padrão de qualidade em sistemas solares.

Filtros

Corrente de Saída (CA)	32
Proteção Para	Linha de Energia
Padrão do Plugue do Equipamento	Padrão Brasileiro
Solução	Fotovoltaico
Tipo de conexão	Borne

Especificações

Quais equipamentos podem ser Protegidos	Sistemas Fotovoltaicos
Características Técnicas do Produto	Características Técnicas – CLAMPER Solar SB 1040V 32A 3E/3S P24 Unidade CLAMPER Solar SB Código CLAMPER: 019951 Nº de entradas DC: 3 Nº de saídas DC: 3 Tensão máxima de operação: 1040 VDC Entradas DC – Unidade Corrente máxima por entrada: 32 A Conexão dos cabos de entrada (+/-): Diretamente nos bornes Seção dos cabos: 4 até 6 mm² Prensa-cabos: M16 Saídas DC – Unidade Conexão dos cabos de saída (+/-): Diretamente no interruptor-seccionador Seção dos cabos: 4 a 6 mm² Prensa-cabos: M16 Aterramento – Unidade Conexão do cabo de aterramento: Diretamente no borne Seção do cabo: 6 a 10 mm² Prensa-cabos: M16 Invólucro – Unidade Peso aproximado: 4,2 kg Dimensões (C x L x A): 436 x 310 x 148 mm Grau de proteção: IP65 Material: ABS com proteção UV DPS CLAMPER Solar 1040V 40kA Código CLAMPER: 015071 Norma aplicável: EN 50539-11 (Certificado UL-BR19.1204) Classe de proteção: II Tecnologia de proteção: Varistor de Óxido Metálico (MOV) Modos de proteção: L+/PE, L-/PE (modo comum), L+/L- (modo diferencial) Nível de proteção (Up): 5,0 kV Tempo de resposta típico: < 25 ns Tensão máxima de operação contínua (UCPV): 1040 VDC Corrente nominal de descarga @ 8/20 µs (In): 18 kA Corrente máxima de descarga @ 8/20 µs (Imax): 40 kA Corrente total de descarga @ 8/20 µs (Itotal): 40 kA Indicação de proteção em serviço: Local, através de bandeirola (Verde – Serviço / Vermelho – Defeito) Seção dos condutores de conexão elétrica: 4 a 25 mm² Torque do parafuso de conexão elétrica: 3,2 ± 5% Nm Grau de proteção: IP20 Dispositivo Interruptor-Seccionador Norma aplicável: IEC 60947-3 Número de pólos: 4 Corrente máxima @ Uc = 1.000 V: 32 A Tensão nominal de isolamento (Ui): 1000 VDC Tensão nominal de pulso (Uimp): 8 kV Seção dos condutores: 4 a 10 mm² Torque dos bornes de conexão elétrica: 1,2 a 1,8 Nm Grau de proteção: IP20

Quais equipamentos podem ser Protegidos

Sistemas Fotovoltaicos

Características Técnicas do Produto

Características Técnicas – CLAMPER Solar SB 1040V 32A 3E/3S P24

Unidade CLAMPER Solar SB
Código CLAMPER: 019951
Nº de entradas DC: 3
Nº de saídas DC: 3
Tensão máxima de operação: 1040 VDC

Entradas DC – Unidade
Corrente máxima por entrada: 32 A
Conexão dos cabos de entrada (+/-): Diretamente nos bornes
Seção dos cabos: 4 até 6 mm²
Prensa-cabos: M16

Saídas DC – Unidade
Conexão dos cabos de saída (+/-): Diretamente no interruptor-seccionador
Seção dos cabos: 4 a 6 mm²
Prensa-cabos: M16

Aterramento – Unidade
Conexão do cabo de aterramento: Diretamente no borne
Seção do cabo: 6 a 10 mm²
Prensa-cabos: M16

Invólucro – Unidade
Peso aproximado: 4,2 kg
Dimensões (C x L x A): 436 x 310 x 148 mm
Grau de proteção: IP65
Material: ABS com proteção UV

DPS CLAMPER Solar 1040V 40kA

Código CLAMPER: 015071
Norma aplicável: EN 50539-11 (Certificado UL-BR19.1204)
Classe de proteção: II
Tecnologia de proteção: Varistor de Óxido Metálico (MOV)
Modos de proteção: L+/PE, L-/PE (modo comum), L+/L- (modo diferencial)
Nível de proteção (Up): 5,0 kV
Tempo de resposta típico: < 25 ns
Tensão máxima de operação contínua (UCPV): 1040 VDC
Corrente nominal de descarga @ 8/20 µs (In): 18 kA
Corrente máxima de descarga @ 8/20 µs (Imax): 40 kA
Corrente total de descarga @ 8/20 µs (Itotal): 40 kA
Indicação de proteção em serviço: Local, através de bandeirola (Verde – Serviço / Vermelho – Defeito)
Seção dos condutores de conexão elétrica: 4 a 25 mm²
Torque do parafuso de conexão elétrica: 3,2 ± 5% Nm
Grau de proteção: IP20

Dispositivo Interruptor-Seccionador

Norma aplicável: IEC 60947-3
Número de pólos: 4
Corrente máxima @ Uc = 1.000 V: 32 A
Tensão nominal de isolamento (Ui): 1000 VDC
Tensão nominal de pulso (Uimp): 8 kV
Seção dos condutores: 4 a 10 mm²
Torque dos bornes de conexão elétrica: 1,2 a 1,8 Nm
Grau de proteção: IP20
