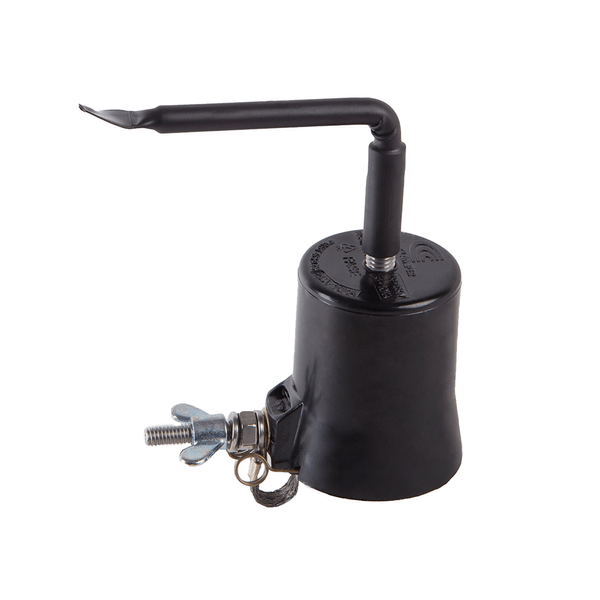

O Para Raio de Baixa Tensão (GRID) é um Dispositivo de Proteção contra Surtos (DPS) Classe II, projetado para proteger equipamentos instalados em redes de distribuição secundárias de baixa tensão. Ele é utilizado para proteger transformadores, religadores, sistemas de medição centralizados, unidades consumidoras e outros equipamentos contra danos causados por surtos elétricos, sejam eles provenientes de descargas atmosféricas ou de chaveamentos no sistema elétrico.
O GRID funciona como um limitador de tensão, reduzindo as sobretensões que podem ocorrer durante eventos de descargas atmosféricas ou manobras no sistema elétrico. Ele é composto por um Varistor de Óxido Metálico (MOV), que é um componente sensível às variações de tensão. Quando ocorre uma sobretensão, o MOV entra em ação e desvia a corrente excessiva para o solo, protegendo assim os equipamentos conectados à rede.
Esse tipo de DPS é especialmente projetado para redes de distribuição secundárias de baixa tensão, onde a proteção contra surtos elétricos é fundamental para evitar danos aos equipamentos e interrupções no fornecimento de energia. O GRID está disponível para aplicação tanto em redes de distribuição secundária convencional quanto em redes isoladas, atendendo às necessidades específicas de cada tipo de rede.
O GRID funciona como um limitador de tensão, reduzindo as sobretensões que podem ocorrer durante eventos de descargas atmosféricas ou manobras no sistema elétrico. Ele é composto por um Varistor de Óxido Metálico (MOV), que é um componente sensível às variações de tensão. Quando ocorre uma sobretensão, o MOV entra em ação e desvia a corrente excessiva para o solo, protegendo assim os equipamentos conectados à rede.
Esse tipo de DPS é especialmente projetado para redes de distribuição secundárias de baixa tensão, onde a proteção contra surtos elétricos é fundamental para evitar danos aos equipamentos e interrupções no fornecimento de energia. O GRID está disponível para aplicação tanto em redes de distribuição secundária convencional quanto em redes isoladas, atendendo às necessidades específicas de cada tipo de rede.
Especificações
| Características Técnicas do Produto | Proteção: Linha / Neutro ou Linha / Terra ou Neutro / Terra Tecnologia de proteção - Varistor de Óxido Metálico (MOV) Proteção térmica: Sim Tensão Máxima de operação contínua - Uc: 280V Tempo de resposta Típico: 25nS Equipado com desligador automático que indica o final de vida útil Resistente a raios UV Acondicionamento: Material polímero adequado ao uso externo Grau de proteção IP66 Sinalização: Através de bandeirola Dimensões: 102,15x 87,95x 52,1 (C x A x L - 005820) e 91,89x 87,95 x 52,1 (C x A x L - 005821) Fixação: Conector de aperto chapa barra (005821) ou Conector Terminal L isolado (005820) Peso: 200g (005821) e 180g (005820) Classe: II Tecnologia de proteção: Varistor óxido de zinco (MOV) Cor: Preto  |
|---|
