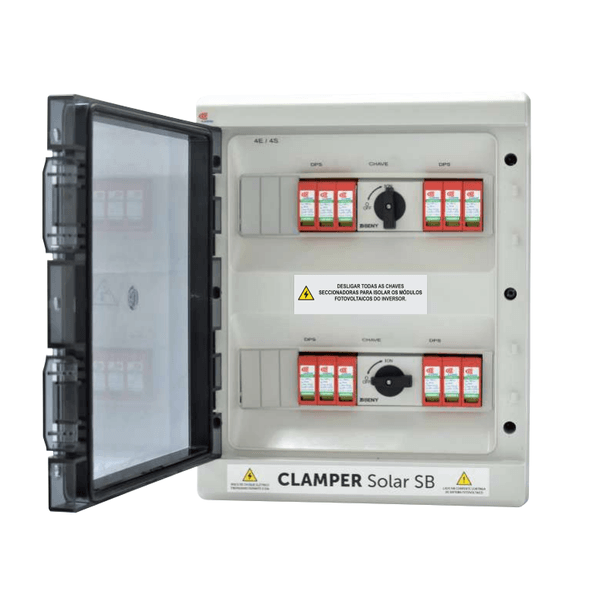

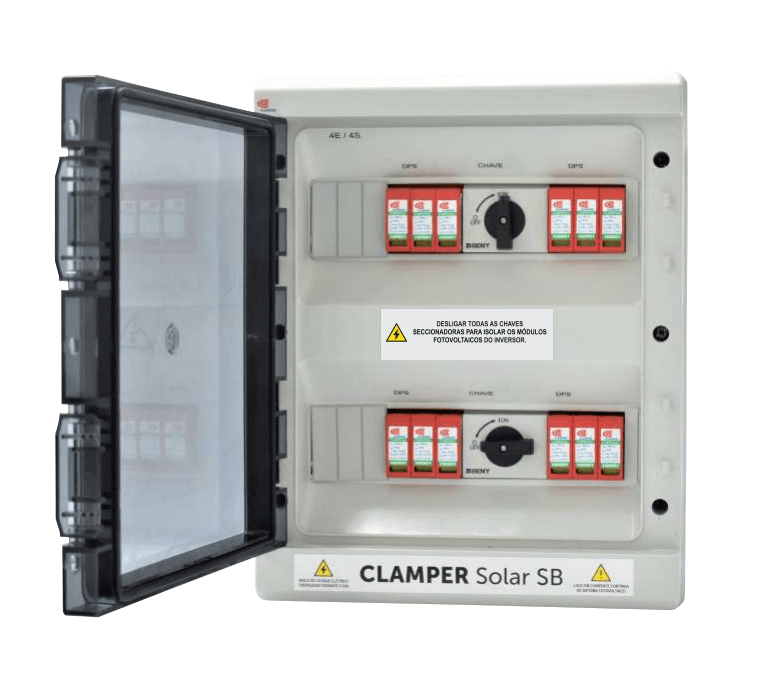

CLAMPER Solar SB 1040V 16A 4E/4S P26
Caixa de junção (String Box), equipada com Dispositivos de Proteção contra Surtos (DPS) CLAMPER Solar e dispositivos de interrupção e seccionamento do circuito entre o módulo fotovoltaico e o inversor.
Características
Possibilidade de conexão de até quatro séries fotovoltaicas (PV Strings);
Quatro saídas comutadas com circuitos independentes em um único painel;
Adequada para uso externo.
Principais aplicações
Proteção, interrupção e seccionamento de sistemas fotovoltaicos.
Especificações Técnicas
Unidade: CLAMPER Solar SB 1040V 16A 4E/4S P26
Código CLAMPER: 016729
Entradas DC
Número de entradas: 4
Corrente máxima por entrada: 16 A
Conexão dos cabos: Diretamente nos bornes
Seção dos cabos: 4 até 6 mm²
Prensa-cabos: M16
Saídas DC
Número de saídas: 4
Conexão dos cabos: Diretamente nos bornes
Seção dos cabos: 4 até 6 mm²
Prensa-cabos: M16
Aterramento
Conexão do cabo de aterramento: Diretamente nos bornes
Seção do cabo: 6 até 10 mm²
Prensa-cabos: M16
Invólucro
Peso aproximado: 4,6 kg
Dimensões: 373 x 302 x 132 mm (C x L x A)
Grau de proteção: IP65
Material: ABS com proteção UV
Filtros
| Tipo de Dispositivo | String Box |
|---|
| Tipo do plugue do equipamento | 20A |
|---|
| Tensão Máxima de Operação | 1040V |
|---|
| Número de entradas - String Box | 3, 4 |
|---|
| Número de saídas- String Box | 2 |
|---|
| Padrão de Corrente do Plugue do Equipamento | 20 Amperes |
|---|
| Solução | Fotovoltaico |
|---|
| Tipo de conexão | Borne |
|---|
Especificações
| Quais equipamentos podem ser Protegidos | Sistemas Fotovoltaicos |
|---|
| Características Técnicas do Produto | FICHA TÉCNICA:
|
|---|
