Tripolar
à vista no boleto
Calcule a entrega
| Local de instalação | Quadro secundário |
|---|
| Quais equipamentos podem ser Protegidos | Quadro de distribuição |
|---|---|

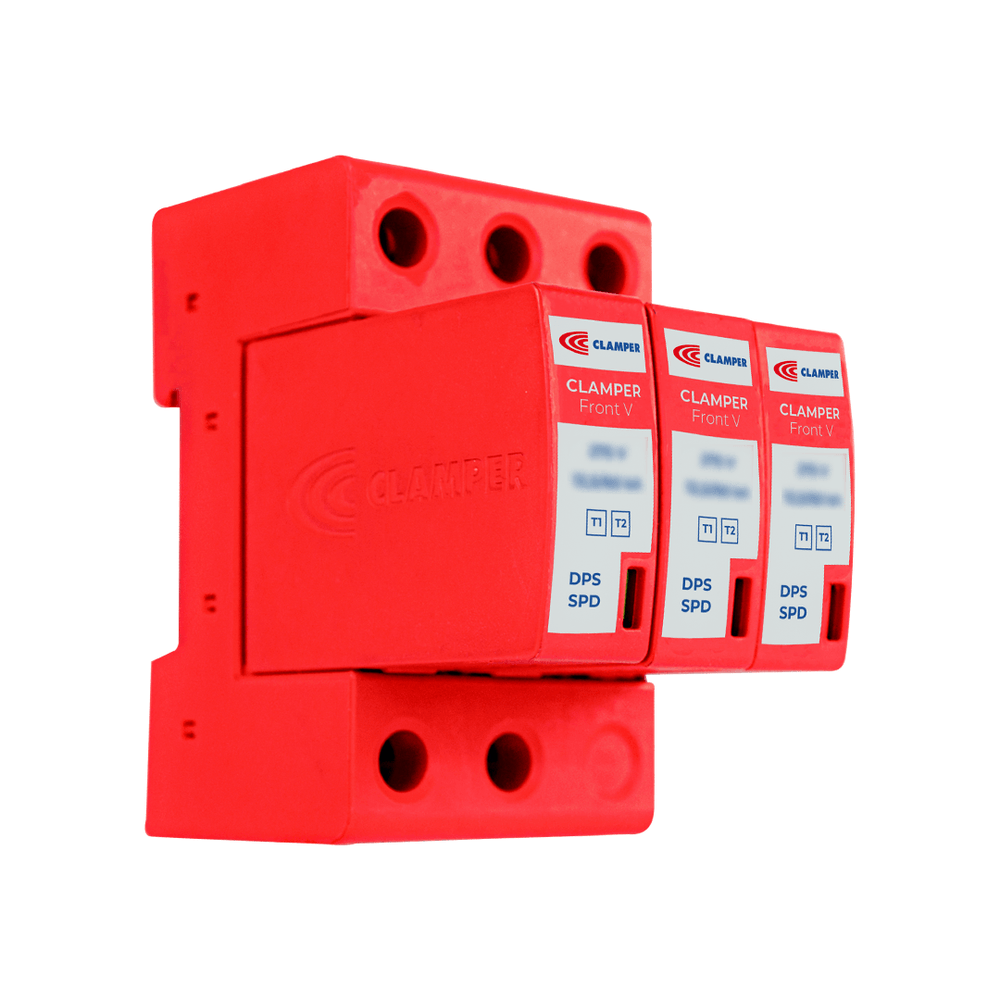

| Características Técnicas do Produto | Código CLAMPER: 026657 Modelo: CLAMPER Front V 275V 12,5/60kA 3+0 Classe de proteção: Classe I+II (T1 e T2) Modos de proteção: L-L, L-N e L-PE para sistemas TN, IT e TT Tensão nominal de operação (Un): 240 VCA Tensão máxima de operação contínua (Uc): 275 VCA Corrente nominal de descarga (In 8/20 µs): 30 kA Corrente máxima de descarga (Imax 8/20 µs): 60 kA Corrente de impulso (Iimp 10/350 µs): 12,5 kA Nível de proteção (Up): 1,5 kV Tensão de referência (Uref @1mA): 430 V Corrente total de descarga (Itotal): 60 kA Tempo de resposta típico: < 25 ns Tecnologia de proteção: Varistor de Óxido Metálico (MOV) Tipo de desligador: Térmico interno (L-L, L-N e L-PE) Sinalização de operação: Verde (em operação) / Vermelho (fim de vida útil) Sinalização remota: Opcional Corrente residual: < 750 µA Grau de proteção: IP20 Local de instalação: Abrigado Frequência de operação: 50/60 Hz Temperatura de operação: -40 a 70 °C Umidade: 5% a 95% Seção dos condutores: 4 a 25 mm² (AWG 11 ~ 4) Fixação: Trilho DIN 35 mm Corrente máxima de curto-circuito com fusível backup (ISCCR): 5 kA Fusível backup máximo: 125 A Disjuntor backup máximo: 100 A Parâmetros dos contatos de sinalização remota: 120 VCA @ 1 A / 24 VCC @ 1 A Seção dos condutores de sinalização remota: 1,5 mm² (AWG 16) Material do invólucro: Material com características de não propagação e autoextinção de fogo (V0 conforme UL 94) Peso aproximado: 443 g |
| nível 1 | Proteção por equipamento |
|---|---|
| Nível 3 | Corrente Alternada-CA |
