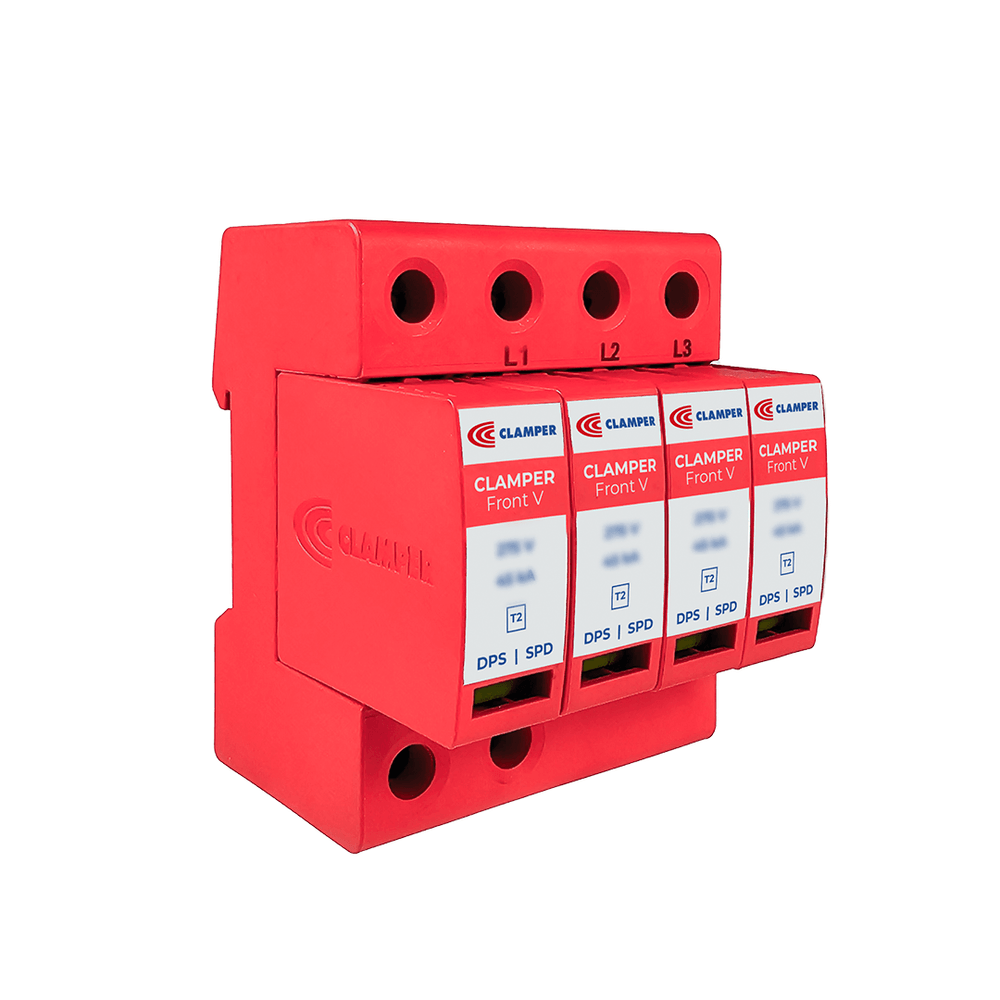

Dispositivo de Proteção contra Surtos (DPS) Tetrapolar 4+0 – Classe II
O DPS Tetrapolar 4+0 Classe II (IEC 61643-11) é um limitador de tensão de alto desempenho, desenvolvido com Varistor de Óxido Metálico (MOV) e um sistema de desconexão térmica, garantindo máxima proteção contra surtos elétricos e sobretemperatura.
Características:
Substituição segura: Permite troca do plugue com o sistema energizado.
Monitoramento visual: Sinalização local da condição de operação.
Conectividade remota: Sinalização remota (opcional) para monitoramento à distância.
Segurança reforçada: Dispositivo interno que desativa o DPS ao final da vida útil.
Instalação facilitada: Fixação em trilho DIN 35 mm, garantindo praticidade e compatibilidade.
Aplicação Principal:
Projetado para quadros de distribuição, protegendo instalações elétricas de baixa tensão contra surtos provocados por descargas atmosféricas, manobras de cargas e outras oscilações elétricas.
Especificações Técnicas:
Tensão nominal de operação: 240V
Tensão Máxima de Operação Contínua (Uc): 275V
Corrente Nominal de Descarga @ 8/20 µs: 5 kA
Corrente Máxima de Descarga @ 8/20 µs: 15 kA
Nível de Proteção (Up): 1,2 kV
Plugue compatível: 015739
Características Adicionais:
Modos de proteção: L-PE e N-PE para sistemas TN
Classe de proteção: Classe II - T2
Frequência de operação: 50/60 Hz
Tecnologia de proteção: Varistor de Óxido Metálico (MOV)
Tempo de resposta típico: < 25 ns
Tipo de desligador: Térmico - Interno (L-L, L-N e L-PE)
Sinalização de estado de operação: Verde - SERVIÇO | Vermelho - FIM DA VIDA ÚTIL
Grau de proteção: IP20
Invólucro: Material com características de não propagação e autoextinção de fogo - V0 - Conforme UL 94
Temperatura de operação: -40 ~ 70 °C
Umidade: 5% ~ 95%
Fixação: Trilho DIN 35
Filtros
| Local de instalação | Quadro primário, Quadro secundário |
|---|
Especificações
| Quais equipamentos podem ser Protegidos | Quadro de distribuição |
|---|
| Características Técnicas do Produto | Especificações Técnicas:
Tensão nominal de operação: 240V
Tensão Máxima de Operação Contínua (Uc): 275V
Corrente Nominal de Descarga @ 8/20 µs: 5 kA
Corrente Máxima de Descarga @ 8/20 µs: 15 kA
Nível de Proteção (Up): 1,2 kV
Plugue compatível: 015739
Características Adicionais:
Modos de proteção: L-PE e N-PE para sistemas TN
Classe de proteção: Classe II - T2
Frequência de operação: 50/60 Hz
Tecnologia de proteção: Varistor de Óxido Metálico (MOV)
Tempo de resposta típico: < 25 ns
Tipo de desligador: Térmico - Interno (L-L, L-N e L-PE)
Sinalização de estado de operação: Verde - SERVIÇO | Vermelho - FIM DA VIDA ÚTIL
Grau de proteção: IP20
Invólucro: Material com características de não propagação e autoextinção de fogo - V0 - Conforme UL 94
Temperatura de operação: -40 ~ 70 °C
Umidade: 5% ~ 95%
Fixação: Trilho DIN 35 |
|---|
