Bipolares
à vista no boleto
Calcule a entrega
| Corrente de descarga máxima - Imax @8/20 | 45 kA |
|---|---|
| Proteção Para | Linha de Energia |
| Padrão do Plugue do Equipamento | Padrão Brasileiro |
| Fixação | Trilho DIN |
| Solução | Quadros de Distribuição |
| Sinalização Remota | Sim |
| Tipo de conexão | Borne |
| Quais equipamentos podem ser Protegidos | Quadro de distribuição |
|---|---|

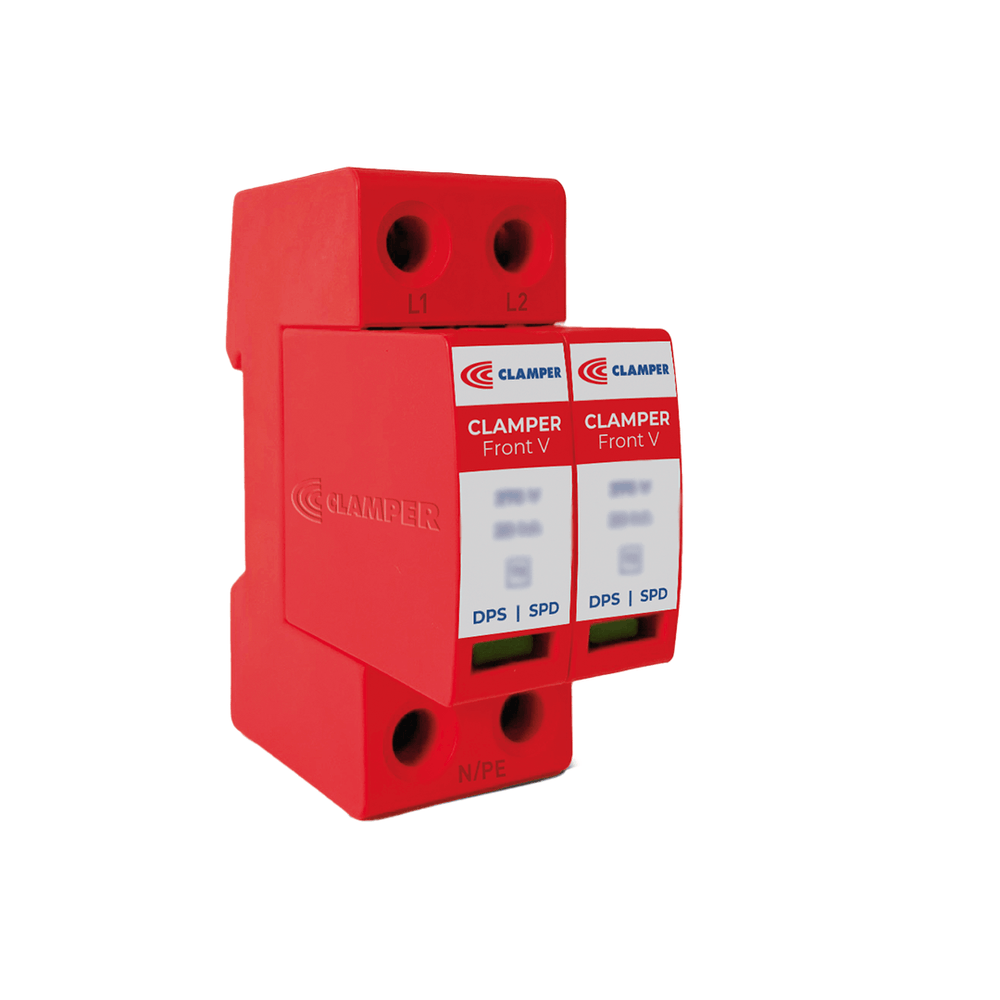

| Características Técnicas do Produto | Características Técnicas – DPS CLAMPER Front V 460V 45kA 2+0 (027337) Desenvolvido em conformidade com: ABNT NBR IEC 61643-11 / UL 1449 / ABNT NBR 5410 Classe de proteção: Classe II – T2 Modos de proteção: • L-N, L-PE e N-PE para sistemas TN • L-N para sistemas IT e TT Frequência de operação: 50/60 Hz Tecnologia de proteção: Varistor de Óxido Metálico (MOV) Tempo de resposta típico: < 25 ns Tipo de desligador: Térmico – Interno (L-L, L-N e L-PE) Sinalização de estado: Verde – SERVIÇO / Vermelho – FIM DA VIDA ÚTIL Modo de falha: OCFM (modo de falha com circuito aberto) Corrente residual (IPE CA/CC): < 750 µA Local de instalação: Abrigado Grau de proteção: IP20 Temperatura de operação: -40 °C a +70 °C Umidade: 5% a 95% Fixação: Trilho DIN 35 Seção dos condutores de conexão elétrica: 4 a 25 mm² (11 a 4 AWG) Máxima corrente de curto-circuito com fusível backup (ISCCR): 10 kA Fusível backup máximo (gL/gG): 80 A Parâmetros elétricos (modelo 460V 45kA 2+0): Tensão nominal de operação (Un): 380 Vca Tensão máxima de operação contínua (Uc): 460 Vca Corrente nominal de descarga (In @ 8/20 µs): 20 kA Corrente máxima de descarga (Imáx @ 8/20 µs): 45 kA Corrente total de descarga (@ 8/20 µs): 45 kA Tensão de referência (@ 1 mA): 750 V Nível de proteção (Up): 2,5 kV Peso aproximado: 250 g Dimensões máximas: 53 x 95 x 88 mm (L x A x P) Código CLAMPER (base + plugue – sem SR): 027337 |
| nível 1 | Proteção por equipamento |
|---|---|
| Nível 3 | Corrente Alternada-CA |
