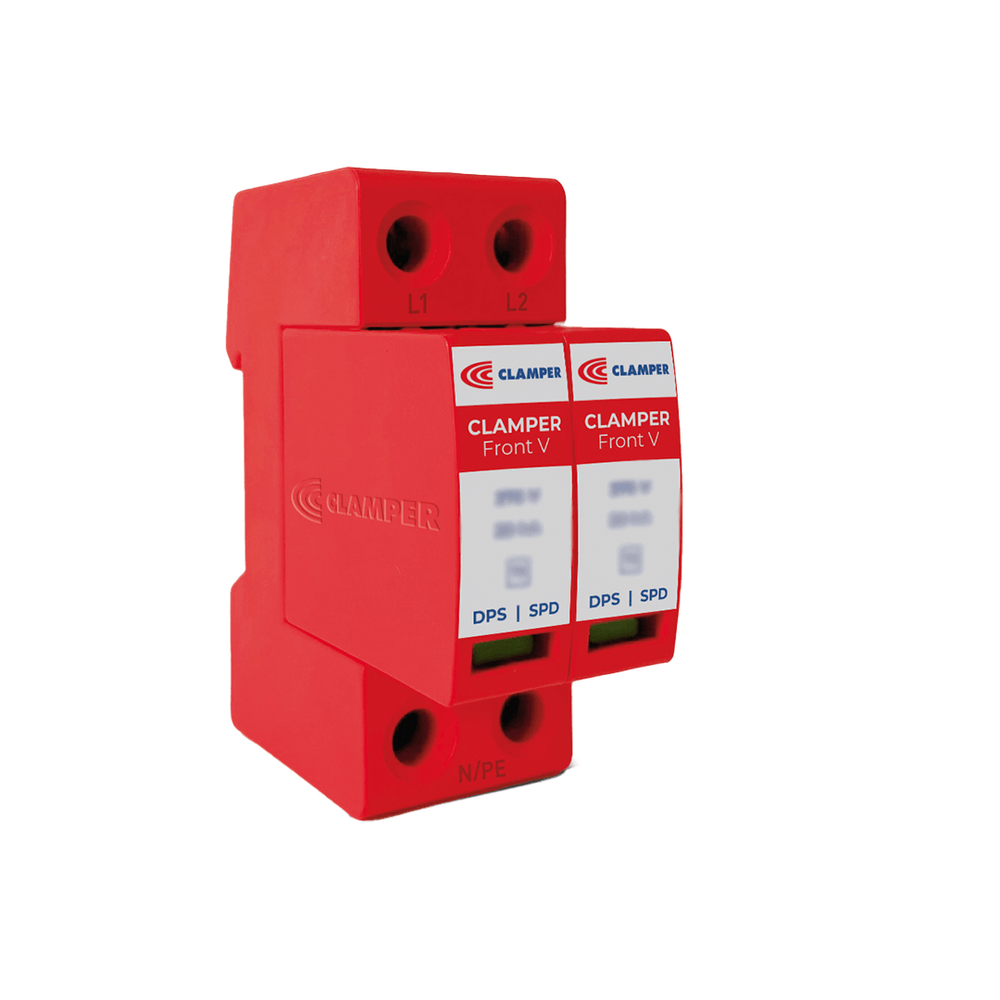

DPS CLAMPER Front V Bipolar 385V 45KA Classe II - Protetor contra surtos para quadros elétricos - 027327

CLAMPER
REF.:
027327
027327
DPS Classe II (T2) • 385V • 45kA • Configuração 2+0 • Tecnologia MOV • Trilho DIN 35 mm • IP20 • Para quadros de distribuição em baixa tensão
Ver mais

à vista no boleto

Calcule a entrega

DPS CLAMPER Front V 385V 45kA 2+0 Classe II é a proteção ideal para quadros de distribuição e instalações elétricas de baixa tensão que necessitam de segurança contra surtos elétricos causados por descargas atmosféricas, manobras de carga e outras perturbações na rede.

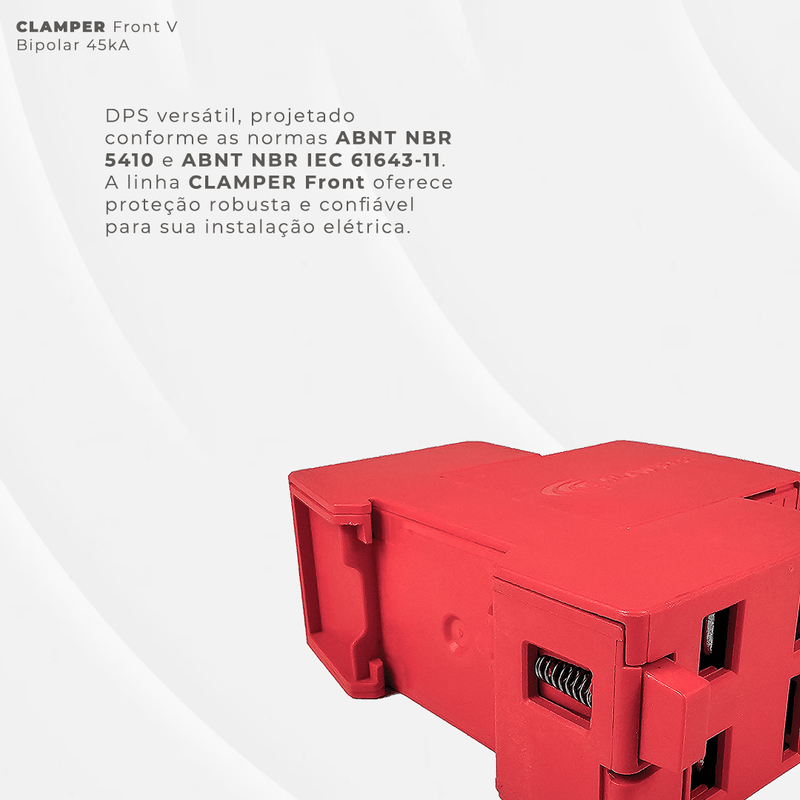

Desenvolvido conforme as normas ABNT NBR IEC 61643-11, UL 1449 e ABNT NBR 5410, este Dispositivo de Proteção contra Surtos (DPS) Classe II (T2) utiliza tecnologia Varistor de Óxido Metálico (MOV) associada a desligador térmico interno, garantindo atuação segura e desconexão automática ao final da vida útil.
Por que escolher o CLAMPER Front 385V 45kA 2+0?
  • Alta capacidade de descarga: corrente máxima de descarga de 45kA (8/20 µs).
  • Proteção para sistemas TN, IT e TT.
  • Nível de proteção (Up): 2,0 kV.
  • Tempo de resposta típico inferior a 25 ns.
  • Sinalização local de status: Verde (SERVIÇO) e Vermelho (FIM DE VIDA ÚTIL).
  • Permite substituição do plugue com o sistema energizado.
  • Fixação em trilho DIN 35 mm.
  • Grau de proteção IP20.
  • Desligador térmico interno (L-L, L-N e L-PE).
  • Corrente máxima de curto-circuito com fusível backup (ISCCR): 10 kA.
  • Fusível backup máximo (gL/gG): 80 A.
Ideal para quem busca proteção eficiente, confiável e compatível com padrões técnicos exigidos em instalações elétricas profissionais.

Filtros

Padrão do Plugue do EquipamentoPadrão Brasileiro
SoluçãoQuadros de Distribuição
Tipo de conexãoBorne

Especificações

Quais equipamentos podem ser ProtegidosQuadro de distribuição, Sistemas Fotovoltaicos
Características Técnicas do ProdutoCaracterísticas Técnicas – DPS CLAMPER Front V 385V 45kA 2+0 (Cód. 027327)

Identificação do produto

Modelo: DPS CLAMPER Front V 385V 45kA 2+0

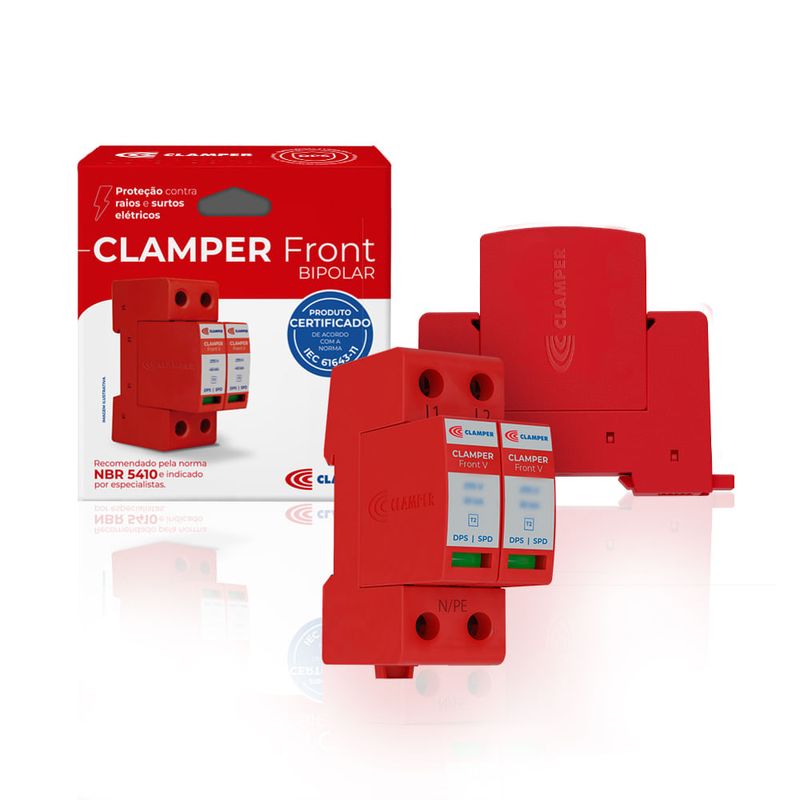

Código (embalagem individual – Base + Plugue – Sem SR): 027327

Conformidade / Normas

Desenvolvido em conformidade com: ABNT NBR IEC 61643-11 / UL 1449 / ABNT NBR 5410

Características gerais

Classe de proteção: Classe II – T2

Configuração: Bipolar 2+0

Modos de proteção:

L-N, L-PE e N-PE para sistemas TN

L-N para sistemas IT e TT

Frequência de operação: 50/60 Hz

Tecnologia de proteção: Varistor de Óxido Metálico (MOV)

Tempo de resposta típico: < 25 ns

Tipo de desligador: Térmico – Interno (L-L, L-N e L-PE)

Sinalização de estado de operação: Verde (SERVIÇO) / Vermelho (FIM DA VIDA ÚTIL)

Modo de falha: OCFM (modo de falha com circuito aberto)

Corrente residual – IPE (CA/CC): < 750 µA

Local de instalação: Abrigado

Grau de proteção: IP20

Invólucro: Material com características de não propagação e auto extinção de fogo – V0 (conforme UL 94)

Temperatura de operação: -40 a 70 °C

Umidade: 5% a 95%

Seção dos condutores de conexão elétrica: 4 a 25 mm² (AWG 11 a 4)

Fixação: Trilho DIN 35

Máxima corrente de curto-circuito com fusível backup (ISCCR): 10 kA

Fusível backup máximo (gL/gG): 80 A

Parâmetros elétricos do modelo 385V 45kA (2+0)

Tensão nominal de operação (TN-S/TT): 277 VCA

Tensão máxima de operação contínua (L-N/L-PE): 385 VCA

Corrente nominal de descarga (In) @ 8/20 µs: 20 kA

Corrente máxima de descarga (Imax) @ 8/20 µs: 45 kA

Corrente total de descarga (Itotal) @ 8/20 µs: 45 kA

Tensão de referência @ 1 mA (Uref): 620 V

Nível de proteção (Up): 2,0 kV

Peso: 230 g

Sinalização remota

Sinalização remota: Opcional (somente versão /SR)

Parâmetros elétricos dos contatos de sinalização remota: 120 VCA @ 1 A / 24 VCC @ 1 A

Seção dos condutores de sinalização remota: 1,5 mm² (AWG 16)
