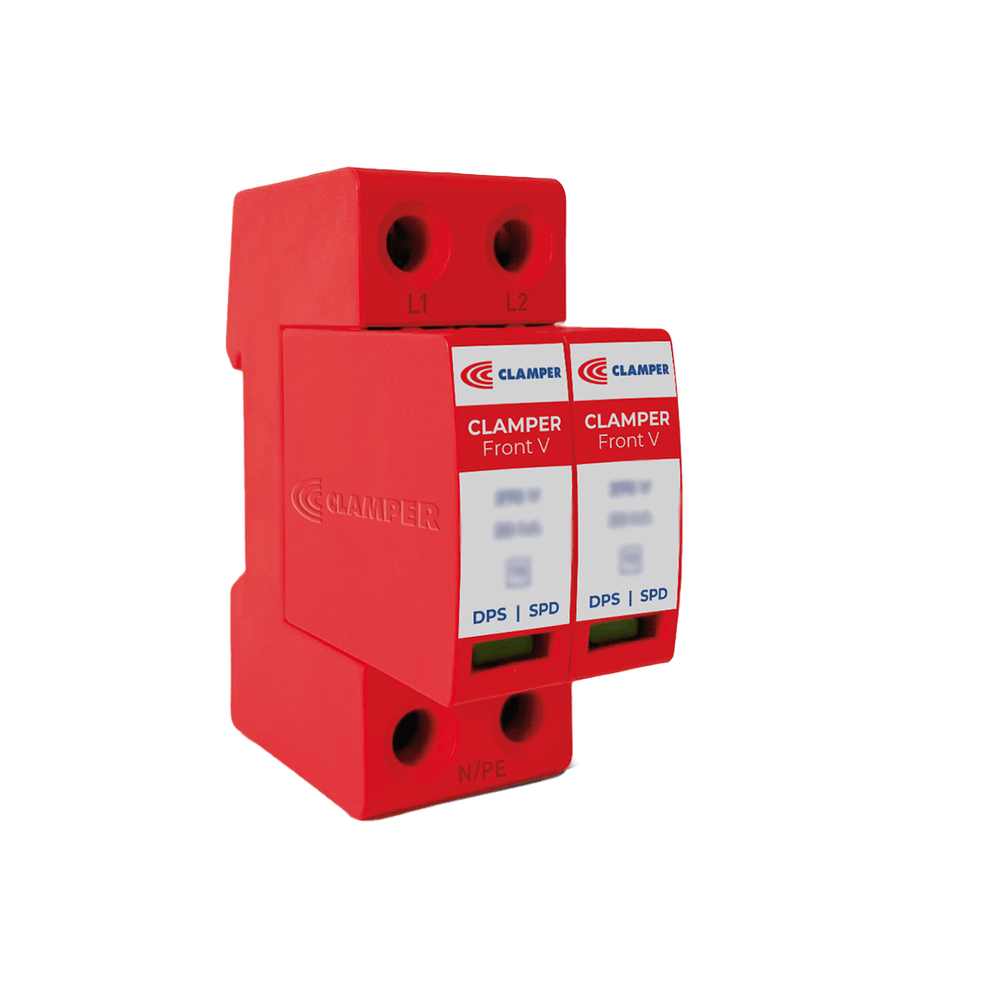

DPS CLAMPER Front V Bipolar 175V 45KA Classe II com Sinalização Remota (SR) - Protetor contra surtos para quadros elétricos - 027286

CLAMPER
REF.:
027286
027286
DPS CLAMPER Front Bipolar 2+0 Classe II • 175V • 45kA • Tecnologia MOV • Trilho DIN 35 mm • Sinalização remota • Classe II
Ver mais

à vista no boleto

Calcule a entrega

O CLAMPER Front Bipolar 2+0 Classe II é a solução ideal para garantir a proteção de instalações elétricas contra surtos elétricos causados por descargas atmosféricas, manobras de rede e outros eventos elétricos. Desenvolvido com tecnologia de Varistor de Óxido Metálico (MOV), este DPS atua rapidamente desviando a sobretensão para o sistema de aterramento, protegendo equipamentos e instalações.
Projetado para aplicação em quadros de distribuição de baixa tensão, o dispositivo oferece segurança, confiabilidade e facilidade de manutenção, pois permite a substituição do plugue com o sistema energizado. Além disso, possui sinalização local de operação e desligador térmico interno que desconecta o DPS ao final de sua vida útil, garantindo maior segurança ao sistema.
A CLAMPER é referência nacional em dispositivos de proteção contra surtos, oferecendo produtos com alta qualidade, durabilidade e conformidade com normas técnicas nacionais e internacionais.
Ideal para proteger painéis elétricos, quadros de distribuição, instalações comerciais, industriais e residenciais contra surtos elétricos.

Filtros

Proteção ParaLinha de Energia
FixaçãoTrilho DIN
SoluçãoEnergia
Sinalização RemotaSim
Tipo de conexãoBorne

Especificações

Características Técnicas do ProdutoIdentificação do produto
Código CLAMPER: 027286
Modelo: DPS CLAMPER Front V 175V 45kA 2+0 / SR
Linha: CLAMPER Front Bipolar 2+0 Classe II

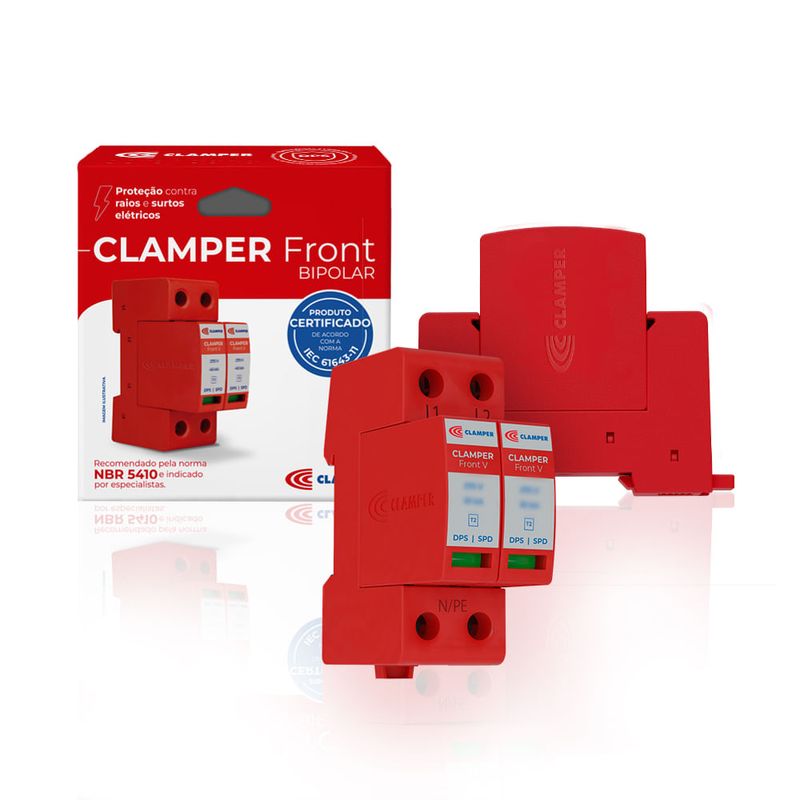

Embalagem individual: Base + plugue
Código do plugue: 014334

Normas e classificação
Desenvolvido em conformidade com a norma: ABNT NBR IEC 61643-11 / UL 1449 / ABNT NBR 5410
Classe de proteção: Classe II - T2

Aplicação e instalação
Principal aplicação: Quadros de distribuição para proteção de instalações elétricas de baixa tensão contra surtos provenientes de descargas atmosféricas, manobras de cargas e outros
Local de instalação: Abrigado
Fixação: Trilho DIN 35

Modos e tecnologia de proteção
Tecnologia de proteção: Varistor Óxido Metálico (MOV)
Modos de proteção: L-N, L-PE e N-PE para sistemas TN; L-N para sistemas IT e TT
Tipo de desligador: Térmico - Interno (L-L, L-N e L-PE)
Modo de falha: OCFM (modo de falha com circuito aberto)

Dados elétricos gerais
Frequência de operação: 50/60 Hz
Tempo de resposta típico: < 25 ns
Corrente residual - IPE(CA/CC): < 750 µA
Máxima corrente de curto-circuito com fusível backup - ISCCR: 10 kA
Fusível backup máximo (gL/gG): 80 A

Sinalização
Sinalização de estado de operação: Verde - SERVIÇO, Vermelho - FIM DA VIDA ÚTIL
Sinalização remota: Sim
Parâmetros elétricos dos contatos de sinalização remota: 120 VCA @ 1 A / 24 VCC @ 1 A
Seção dos condutores de sinalização remota: 1,5 mm² (16 AWG)

Dados elétricos do modelo 175V 45kA 2+0 / SR
Tensão nominal de operação (TN-S/TT): 127 VCA
Tensão máxima de operação contínua (L-N/L-PE): 175 VCA
Corrente nominal de descarga @ 8/20 µs (In): 20 kA
Corrente máxima de descarga @ 8/20 µs (Imax): 45 kA
Corrente total de descarga @ 8/20 µs (Itotal): 45 kA
Tensão de referência @ 1 mA (Uref): 270 V
Nível de proteção (Up): 1,2 kV
Peso: 210 g

Características construtivas
Grau de proteção: IP20
Invólucro: Material com características de não propagação e auto extinção de fogo - V0 - Conforme UL 94
Temperatura de operação: -40 ~ 70 °C
Umidade: 5% ~ 95%
Seção dos condutores de conexão elétrica: 4 ~ 25 mm² (11 ~ 4 AWG)

Dimensões
Dimensões máximas: 53 x 100 x 88 mm
