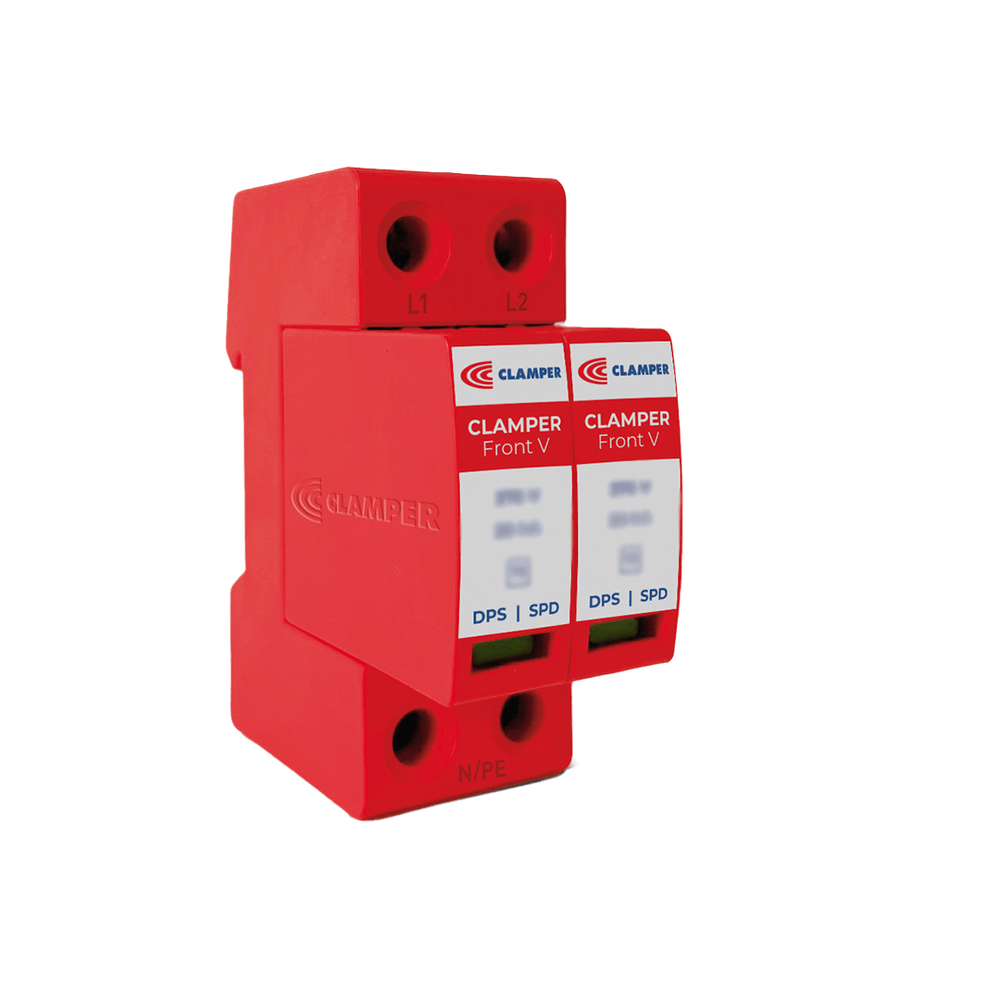

Bipolares
à vista no boleto
Calcule a entrega
| Corrente de descarga máxima - Imax @8/20 | 30kA |
|---|---|
| Proteção Para | Linha de Energia |
| Padrão do Plugue do Equipamento | Padrão Brasileiro |
| Fixação | Trilho DIN |
| Solução | Quadros de Distribuição |
| Sinalização Remota | Não |
| Tipo de conexão | Borne |
| Quais equipamentos podem ser Protegidos | Quadro de distribuição |
|---|---|
| Características Técnicas do Produto | Características gerais: Desenvolvido em conformidade com a norma: ABNT NBR IEC 61643-11 / UL 1449 / ABNT NBR 5410 Modos de proteção: L-N, L-PE e N-PE para sistemas TN / L-N para sistemas IT e TT Classe de proteção: Classe II – T2 Frequência de operação: 50/60 Hz Tecnologia de proteção: Varistor de Óxido Metálico (MOV) Tempo de resposta típico: < 25 ns Tipo de desligador: Térmico – Interno (L-L, L-N e L-PE) Sinalização de estado de operação: Verde – SERVIÇO, Vermelho – FIM DA VIDA ÚTIL Modo de falha: OCFM (modo de falha com circuito aberto) Corrente residual: < 750 µA Local de instalação: Abrigado Grau de proteção: IP20 Temperatura de operação: -40 ~ 70 °C Umidade: 5% ~ 95% Seção dos condutores de conexão elétrica: 4 ~ 25 mm² (11 ~ 4 AWG) Fixação: Trilho DIN 35 Máxima corrente de curto-circuito com fusível backup (ISCCR): 10 kA Fusível backup máximo (gL/gG): 80 A Características elétricas do modelo 175V 30kA: Tensão nominal de operação (Un): 127 Vca Tensão máxima de operação contínua (Uc): 175 Vca Corrente nominal de descarga (In): 10 kA Corrente máxima de descarga (Imax): 30 kA Corrente total de descarga (Itotal): 30 kA Tensão de referência (Uref): 270 V Nível de proteção (Up): 0,8 kV Peso aproximado: 200 g |
| nível 1 | Proteção por equipamento |
|---|---|
| Nível 3 | Corrente Alternada-CA |
