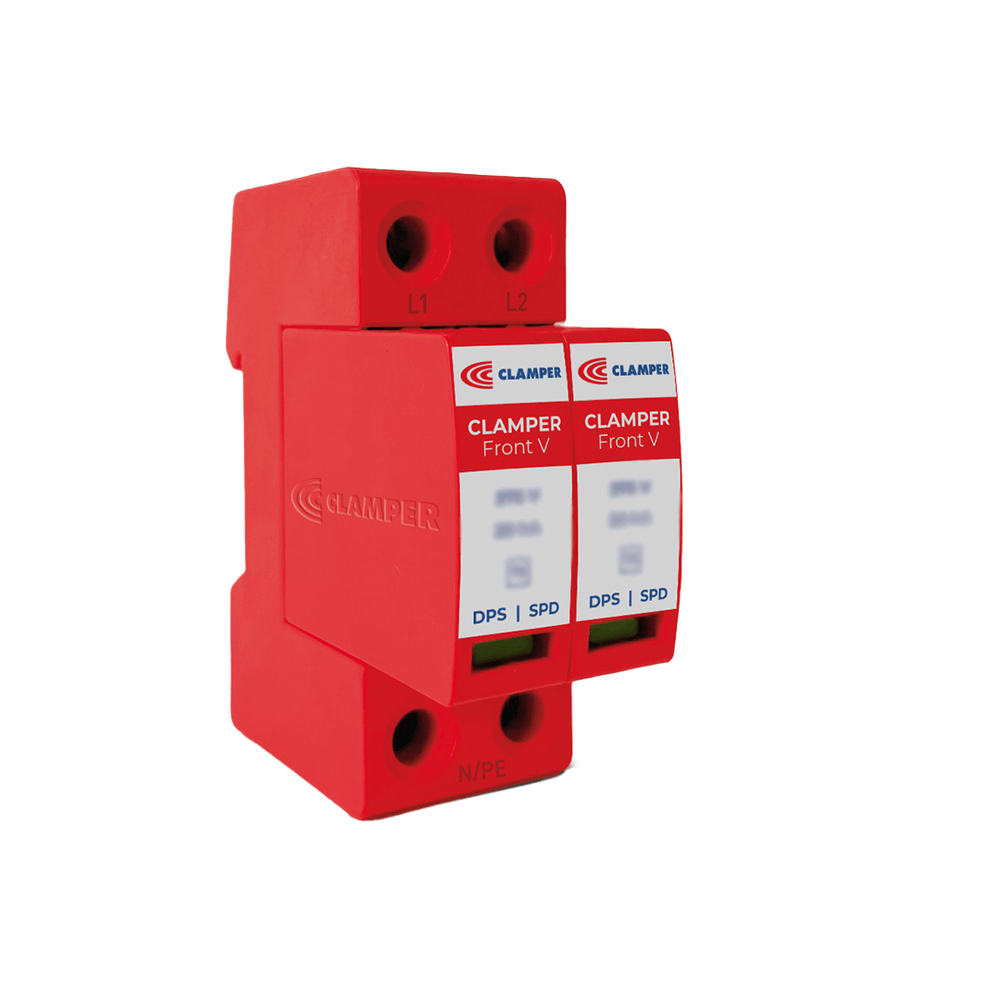

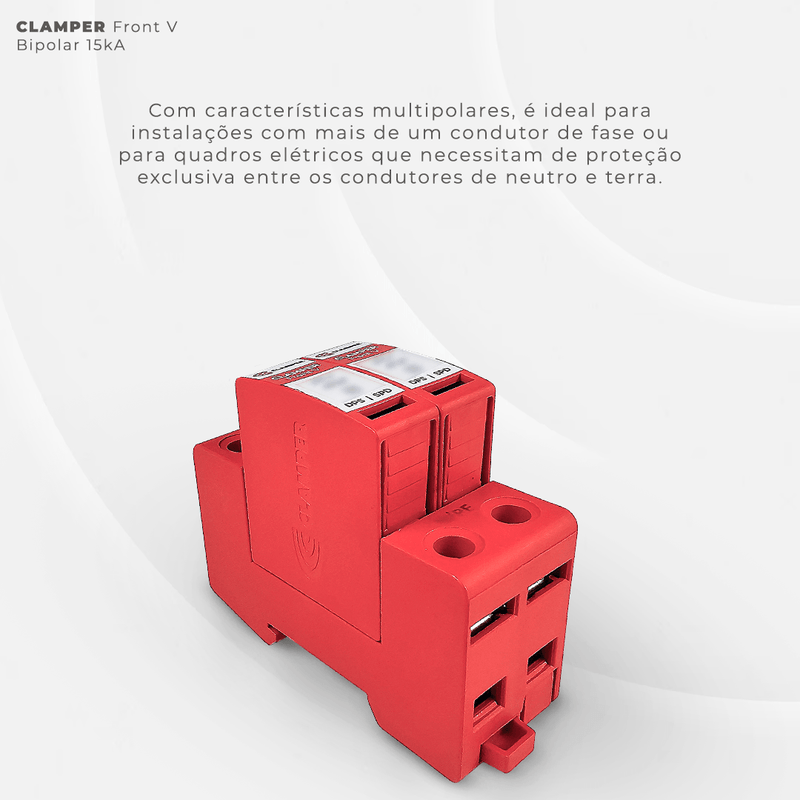

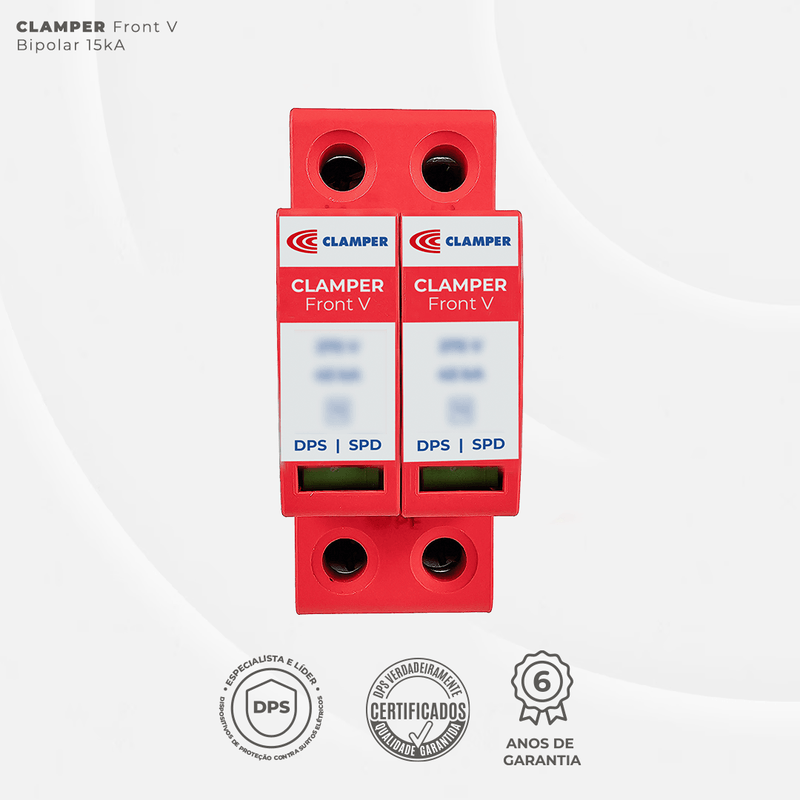

Dispositivo de Proteção contra Surtos (DPS), bipolar 2+0, classe II (IEC 61643-11) do tipo limitador de tensão composto por Varistor
de Óxido Metálico (MOV) associado a um dispositivo de desconexão térmica (sobretemperatura).
Características

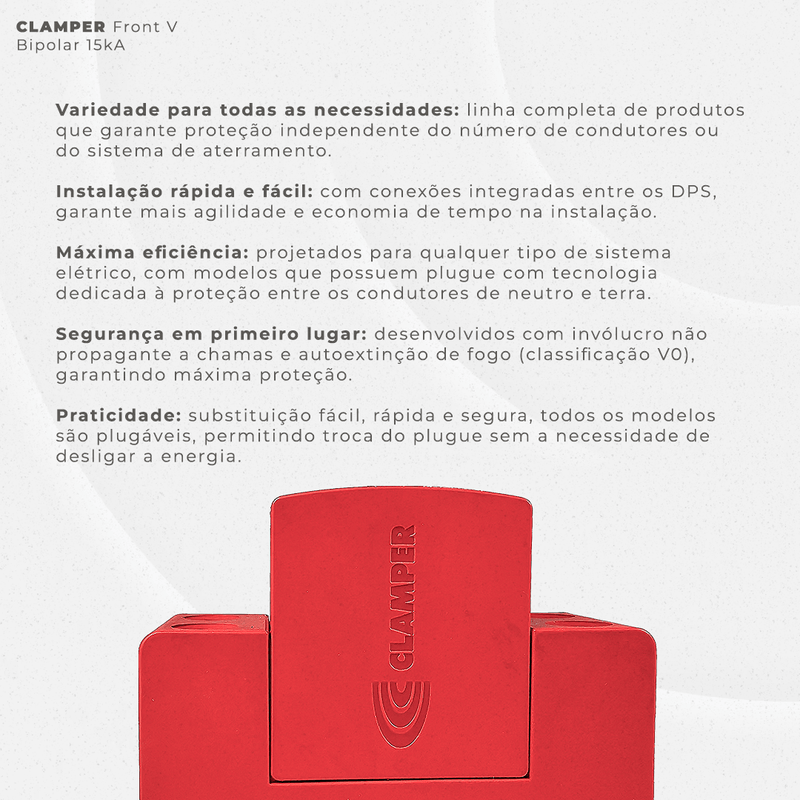

-Permite substituição do plugue com o sistema energizado;
-Sinalização local da condição de operação;
-Possui desligador interno que desconecta o DPS ao final da vida
útil;
-Fixação em trilho DIN 35 mm.
Principal aplicação

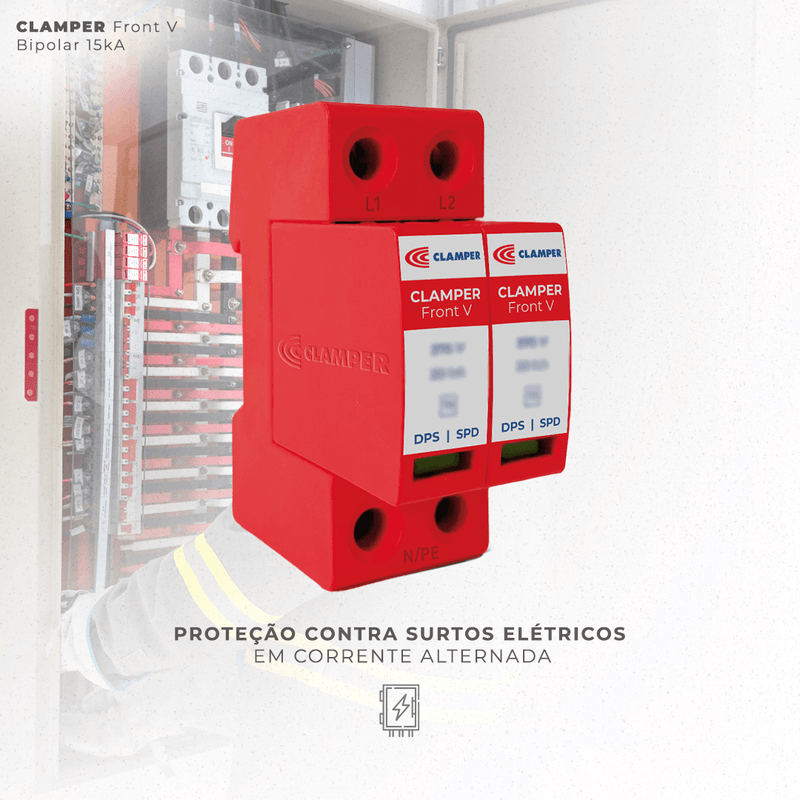

Quadros de distribuição para proteção de instalações elétricas de baixa tensão contra surtos provenientes de descargas atmosféricas, manobras de cargas e outros.
Especificações Técnicas:
Tensão nominal de operação: 127V
Tensão Máxima de Operação Contínua: 175V
Corrente Nominal de Descarga @ 8/20 µs: 5 kA
Corrente máxima de descarga @ 8/20 µs: 15 kA
Nível de proteção: 0,7 kV
Plugue compatível: 015737
Modos de proteção: L-PE e N-PE para sistemas TN
Classe de proteção: Classe II - T2
Frequência de operação: 50/60 Hz
Tecnologia de proteção: Varistor Óxido Metálico (MOV)
Tempo de resposta típico: < 25 ns
Tipo de desligador: Térmico - Interno (L-L, L-N e L-PE)
Sinalização de estado de operação: Verde - SERVIÇO, Vermelho - FIM DA VIDA ÚTIL
Grau de proteção: IP20
Invólucro: Material com características de não propagação e auto extinção de fogo - V0 - Conforme UL 94
Temperatura de operação: -40 ~ 70 °C
Umidade: 5% ~ 95%
Fixação: Trilho DIN 35
